您已設計了體量來探究建筑的概念設計。您可能要對建筑的各個樓層分析成本效益最高或利益最大的用途混合模式。
要執行該分析，必須執行下列操作：
指定各個體量樓層的用途。
計算各個體量樓層的面積。
計算納入各種用途的樓層空間的百分比。
使用該信息確定該設計的最佳用途混合模式。
創建明細表以對概念設計中的體量執行面積分析。根據您要在明細表中顯示的信息的不同，具體步驟會有所不同。
創建面積分析明細表
創建體量樓層。
單擊“視圖”選項卡
“創建”面板 “明細表”下拉列表
“明細表/數量”。在“新明細表”對話框中，執行下列操作：
單擊“體量樓層”作為“類別”。
如果“體量樓層”在默認情況下未顯示，請選擇“在此視圖中顯示模型類別”。 從“過濾器”列表中選擇“建筑”。
指定明細表的名稱作為“名稱”。
選擇“建筑構件明細表”。
單擊“確定”。
在“明細表屬性”對話框的“字段”選項卡上，執行下列操作：
用途
標高
體量: 類型
樓層面積
對于“明細表字段(按順序)”，添加下列字段：
單擊“計算值”。
在“計算值”對話框中，輸入 Floor Area % 作為“名稱”。
選擇“百分比”。
選擇“樓層面積”作為“屬于”。
選擇“總計”作為“根據”。
單擊“確定”兩次。
在明細表中，指定各個體量樓層的用途。
在各個標高的“用途”列中輸入文字。輸入初始值后，對于剩余的行，可以單擊該字段并從列表中選擇值。
接下來，對明細表按照用途進行排序和小計，操作如下。
在“屬性”選項板中，訪問明細表的屬性。
單擊“排序/成組”對應的“編輯”。
在“明細表屬性”對話框的“排序/成組”選項卡上，執行下列操作：
總計
標題和總數
逐項列舉每個實例
用途
升序
頁腳
標題、合計和總數
空行
對于“排序方式”，請選擇下列項：
選擇“否則按”對應的“標高”和“升序”。
在對話框的底部，選擇下列項：
單擊“格式”選項卡，并執行下列操作：
在“字段”下，選擇“樓層面積”。
選擇“右”作為“對齊”。
選擇“計算總數”。
指定“Floor Area %”的格式：在“字段”下，選擇“Floor Area %”。 選擇“右”作為“對齊”。 選擇“計算總數”。
（可選）指定“用途”、“標高”和“體量: 類型”的格式：在“字段”下，選擇一個字段名。 然后選擇“中心”作為“對齊”。
單擊“確定”。

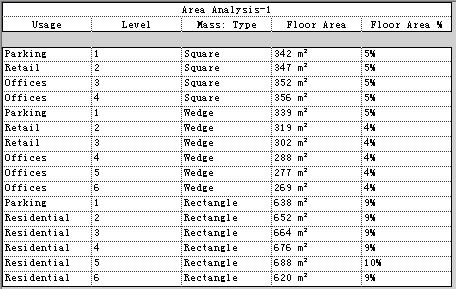

明細表會隨之更新，即相應地對這些行進行排序和小計。 它顯示了各種用途的計劃樓層面積（平方單位）的百分比。
