來源：施加咨社
像這種坡屋頂有兩種方法進行繪制。
第一種：定義坡度。

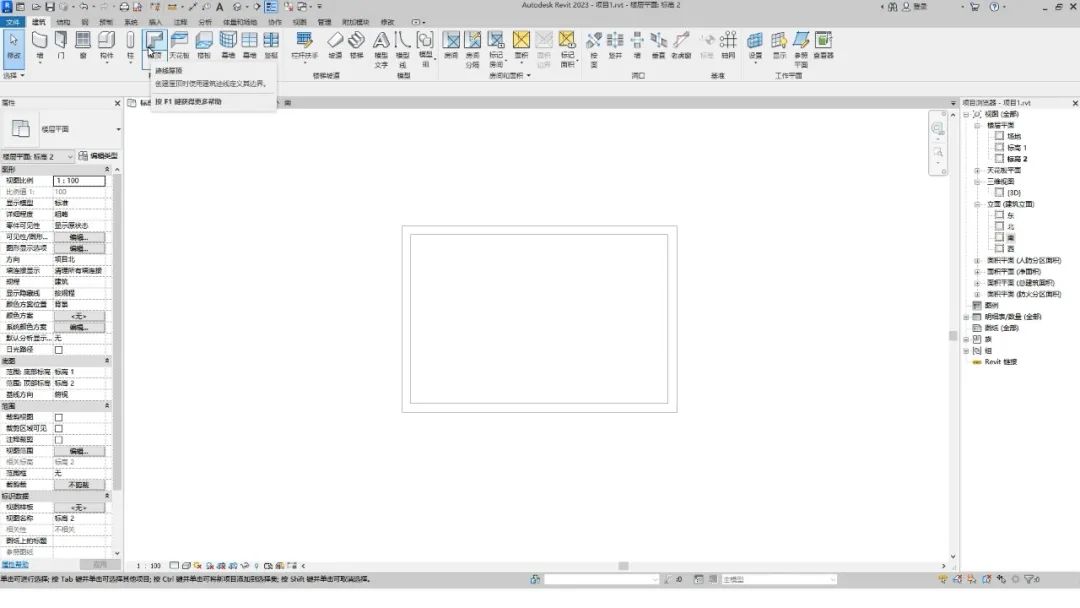

點擊建筑選項卡中的屋頂按鈕。
選擇使用矩形工具。

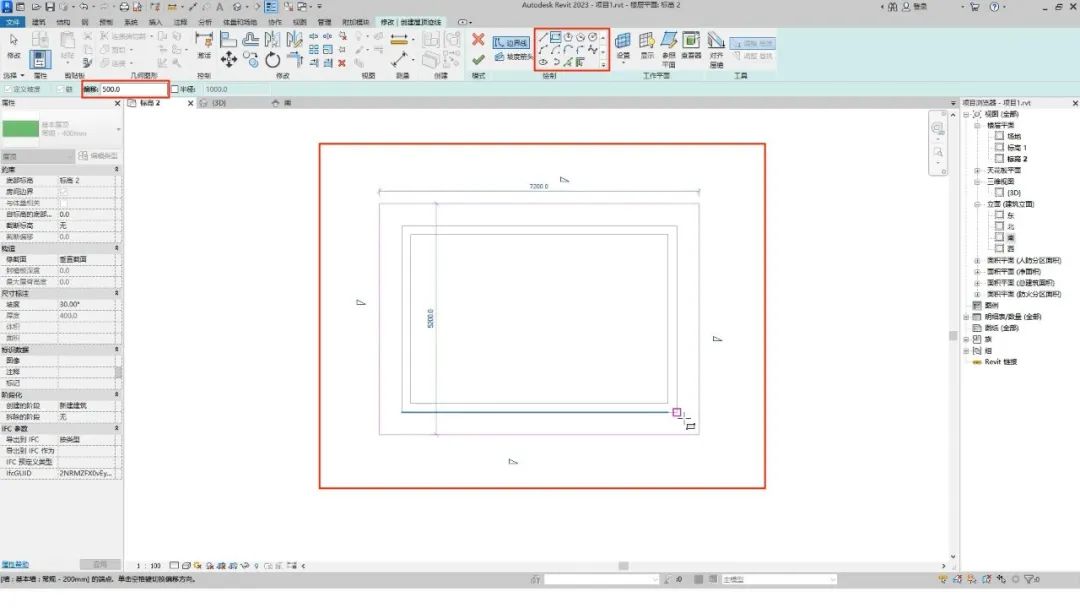

在選項欄中，偏離值修改為500，把屋頂跡線繪制出來。

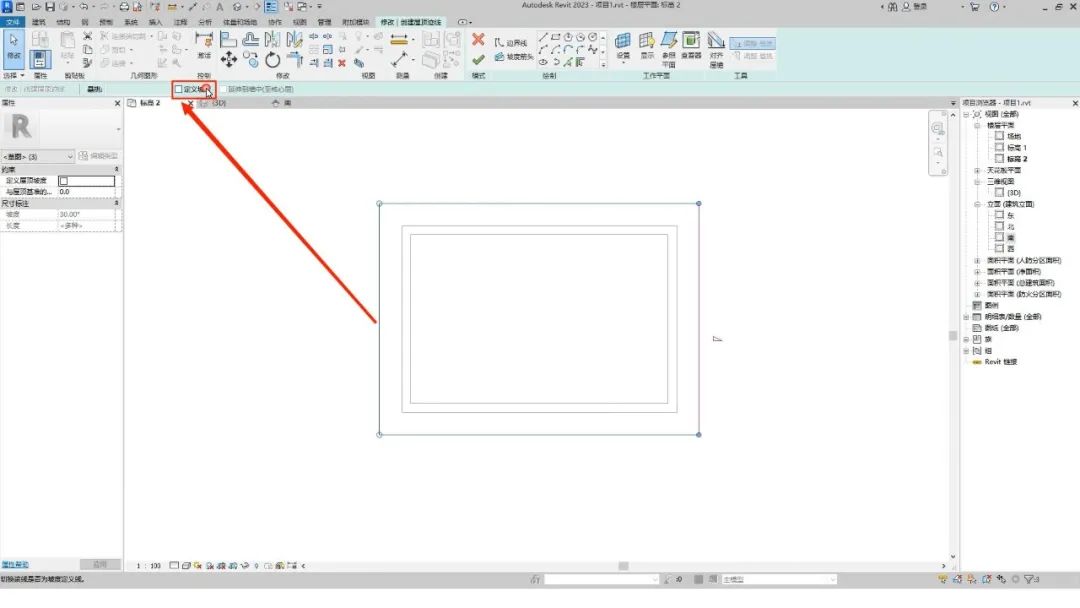

取消這三條線的定義坡度。

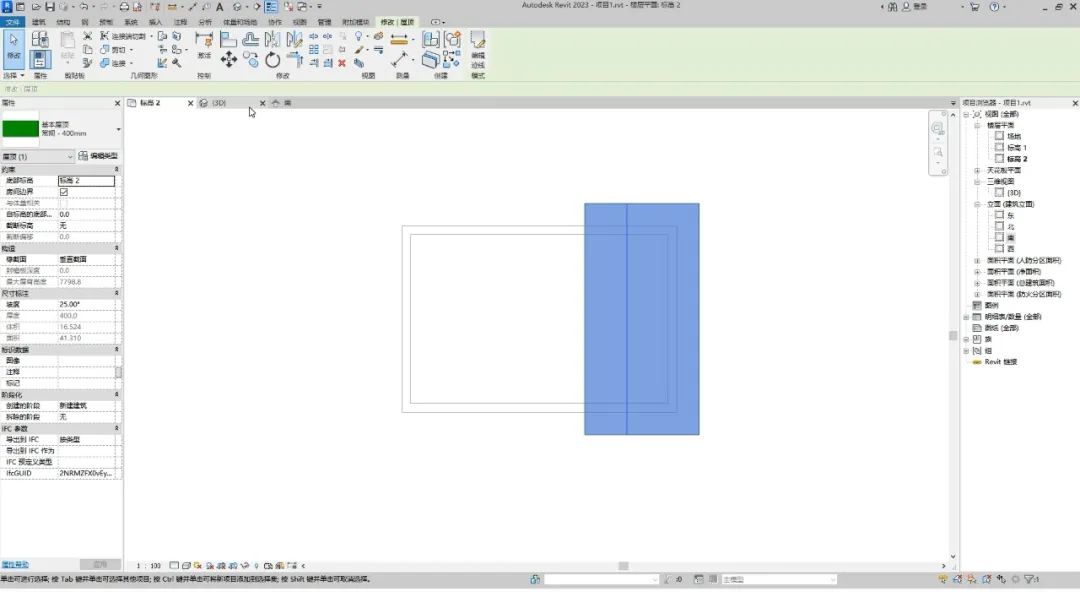

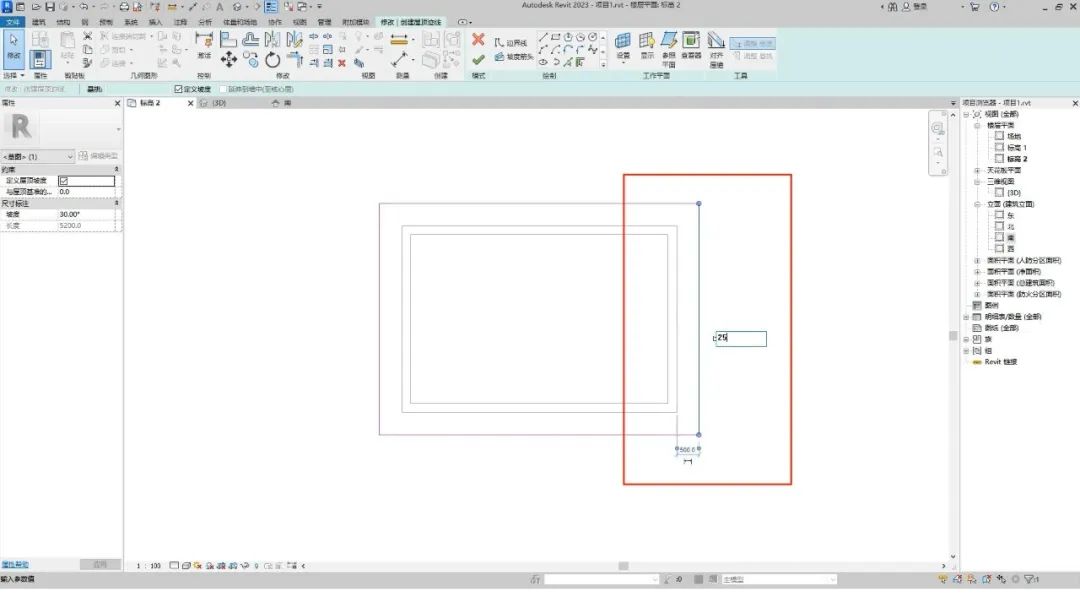

將右側的線給一個25的坡度。
點擊完成按鈕，切換到三維視圖。

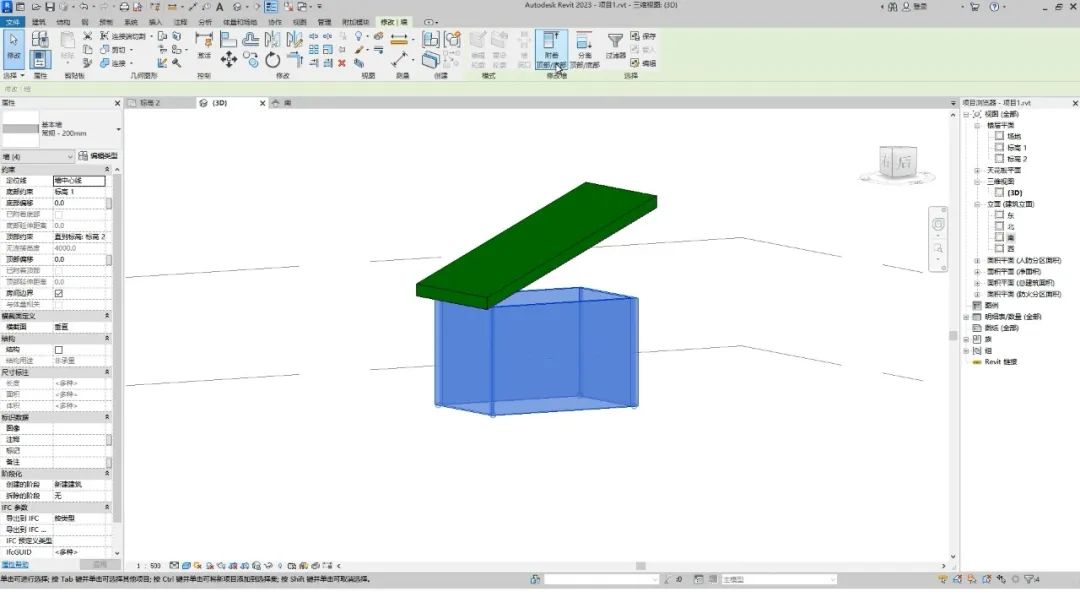

選中所有墻，將其附著到屋頂。

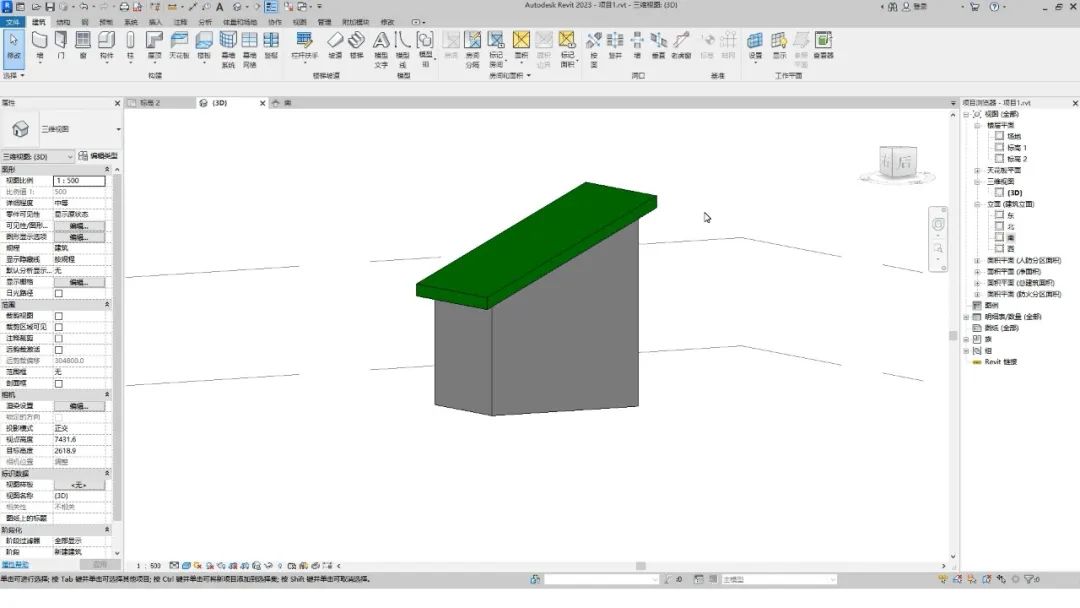

搞定。
第二種：坡度箭頭。

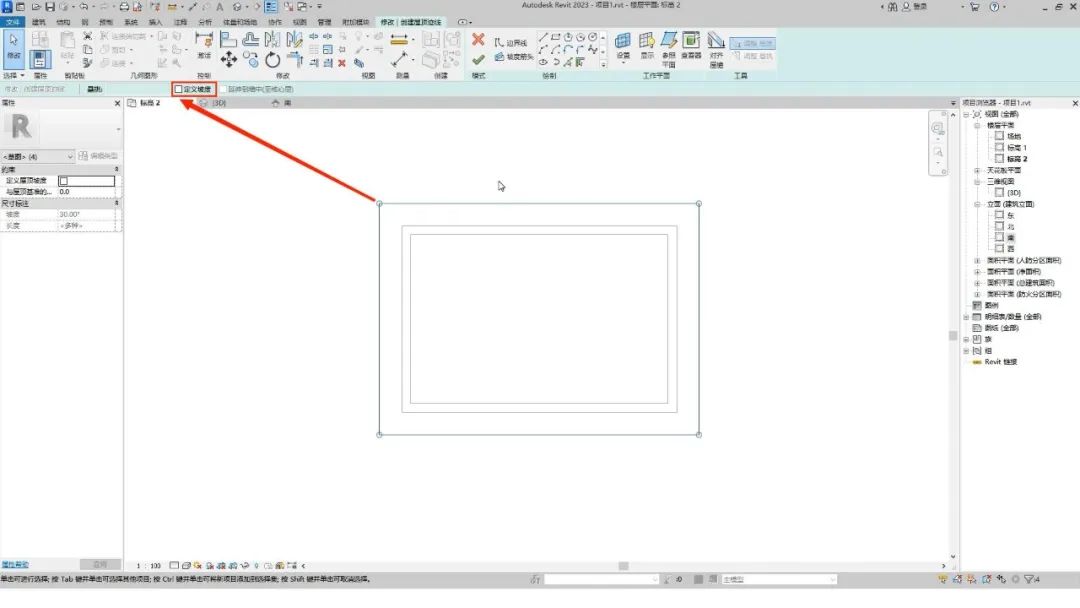

先把屋頂跡線繪制出來，取消所有定義坡度。

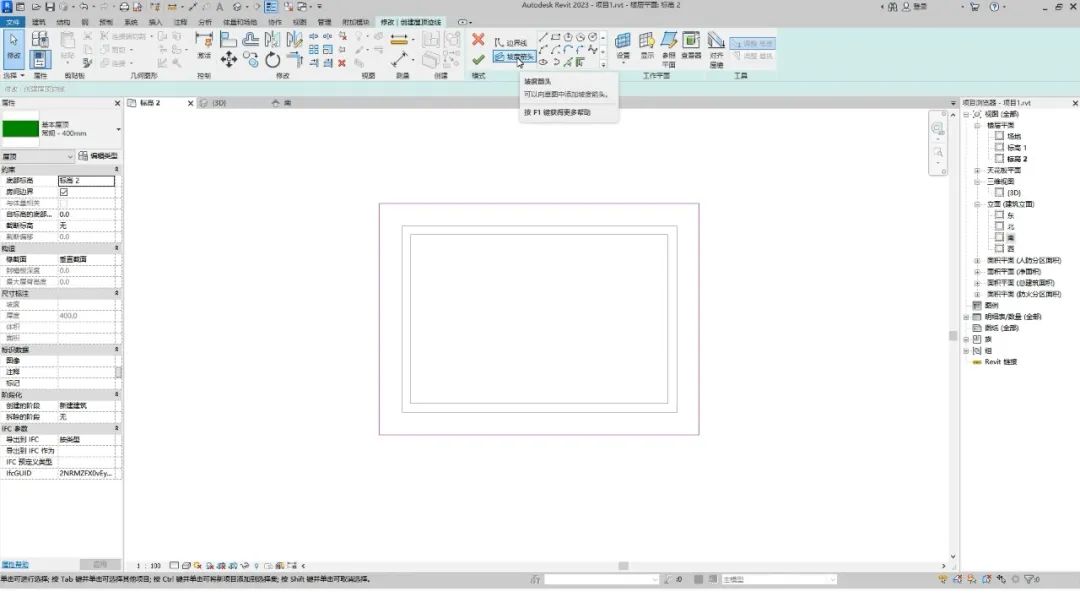

點擊坡度箭頭按鈕，根據方向在相應的邊繪制坡度箭頭。
這里我們從右往左繪制坡度箭頭。
在屬性面板中，將指定修改為坡度，將坡度修改為25，點擊完成按鈕。

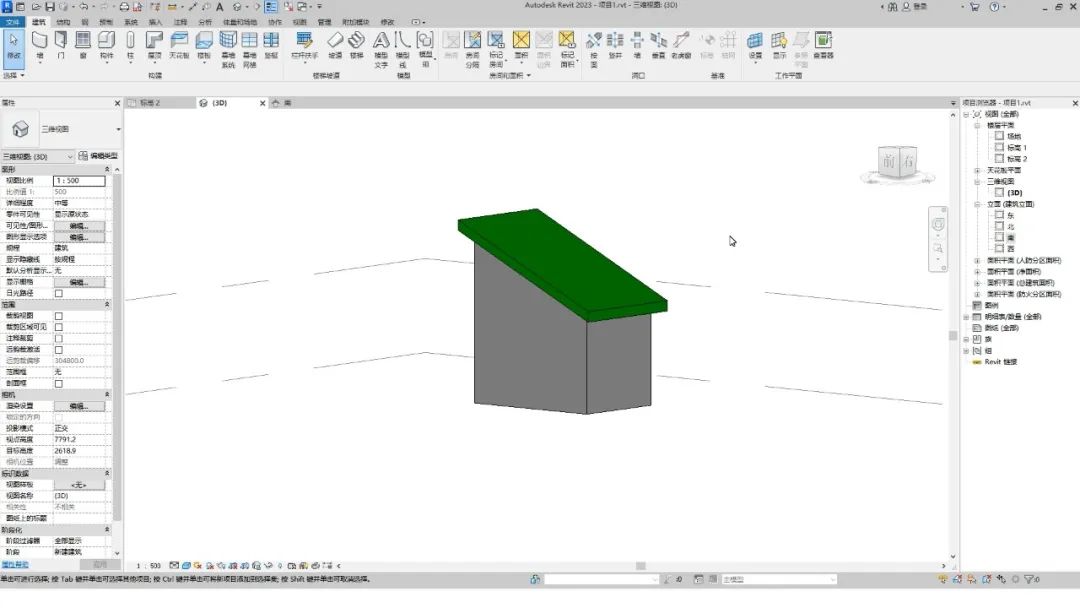

切換到三維視圖，進行一下附著，完成。
