這種樓梯只需要在繪制時，分成三段直梯來繪制即可。

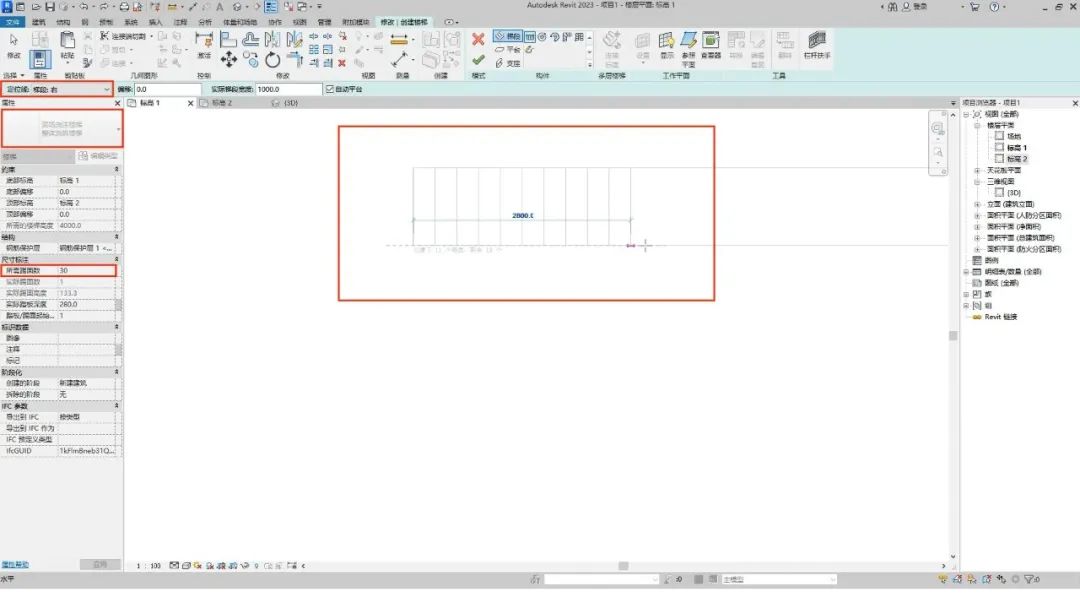

點擊建筑選項卡中的樓梯按鈕，類型選擇為整體澆筑樓梯。
所需踢面數修改為30，定位線修改為梯段：右。

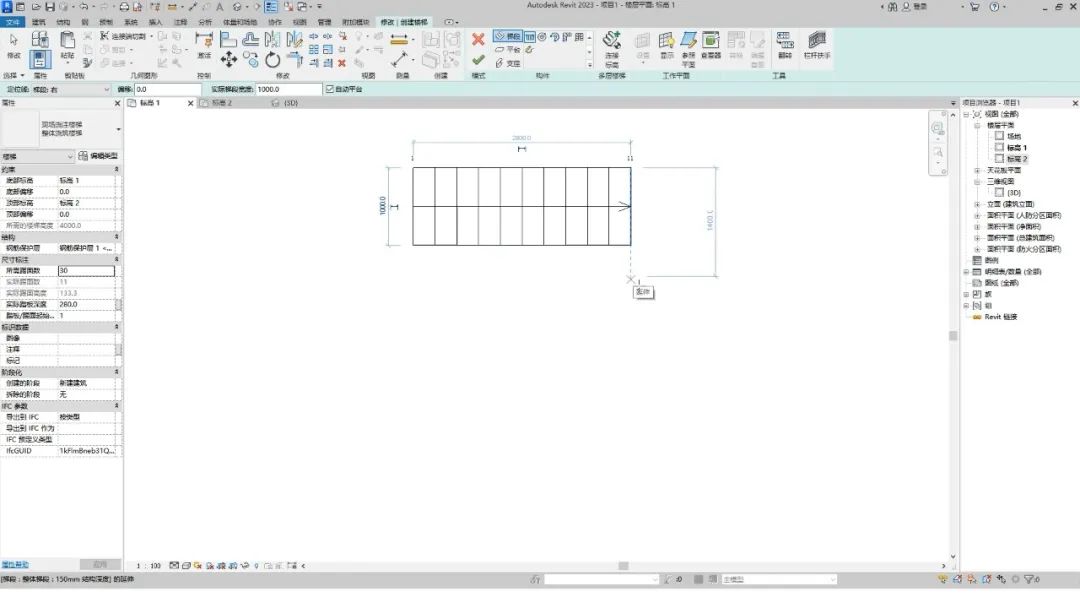

先繪制第一段梯段。
然后是第二段。

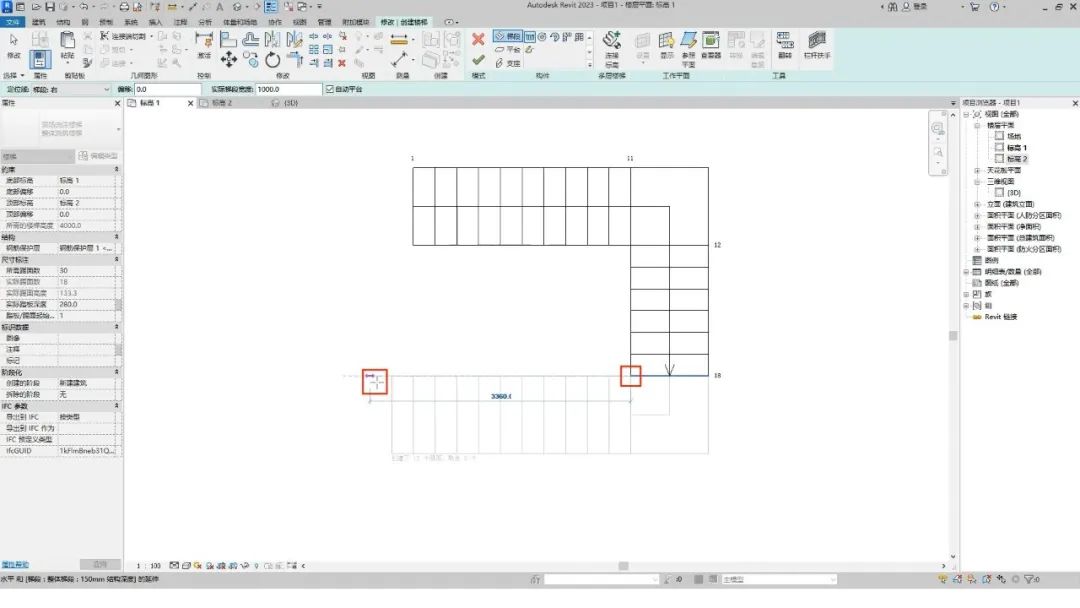

這里我們需要注意的是，要對齊第一段梯段的外邊緣進行繪制，會有這條藍色虛線提示。
我們從端點開始繪制。

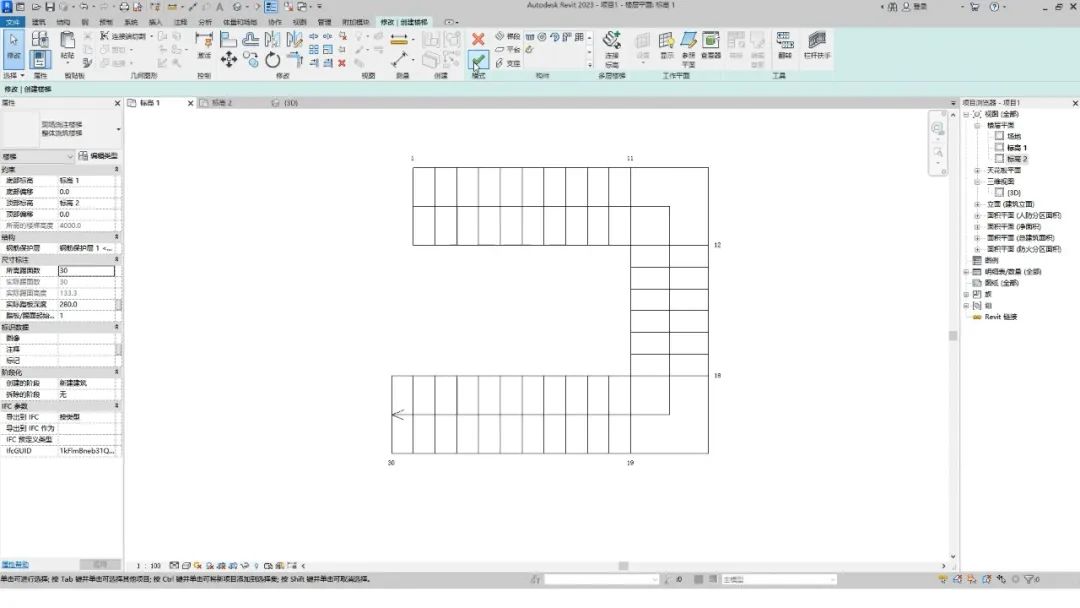

接著是第三段，也要注意對齊邊緣進行繪制。

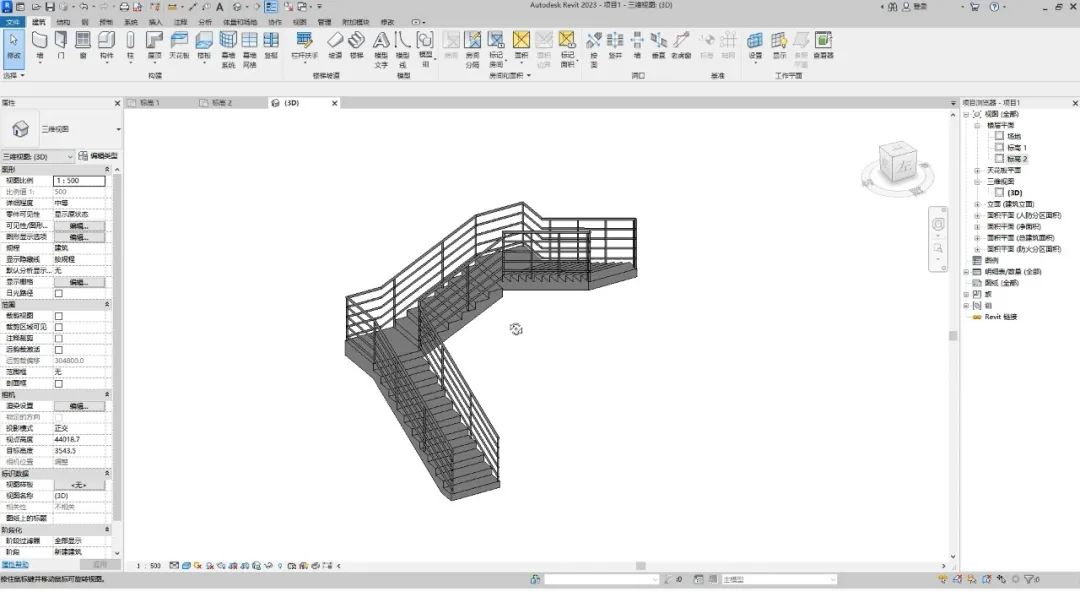

點擊完成按鈕，切換到三維視圖觀察一下。
完成。
