來源：極智數科

在項目中，我們一般將模型分類成多重專業，類似建筑專業，結構專業，機電專業，并分開不同的模型，往往在進行相互鏈接的時候，需要對鏈接模型進行一些調整區分，所以對鏈接模型的一些設置技巧就非常重要了。

下面拿建筑墻體來做示例；

【具體步驟1】

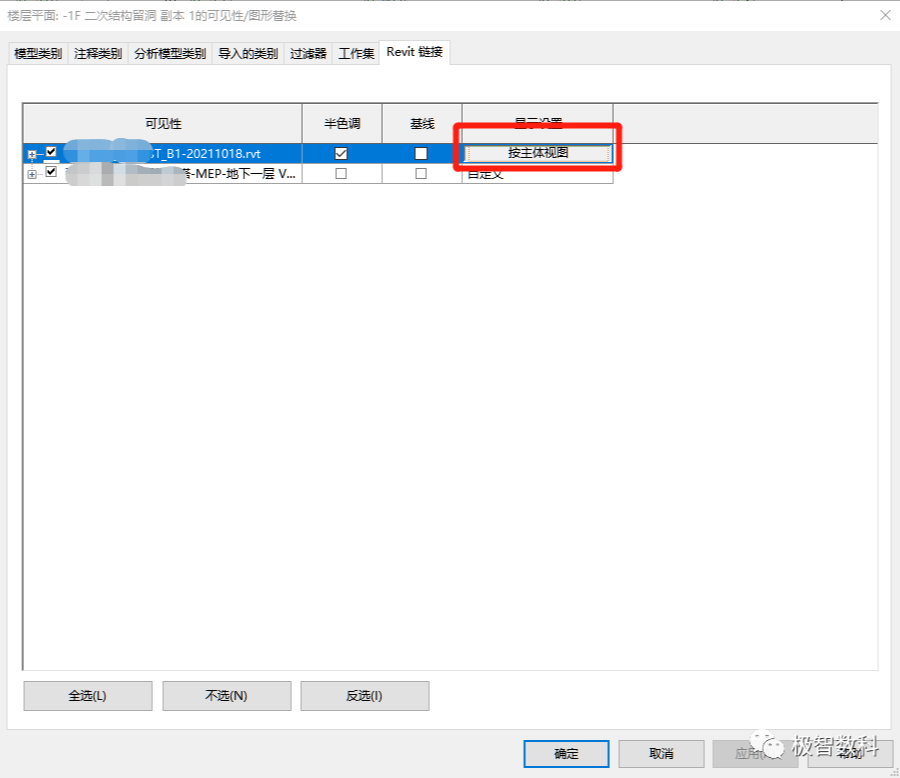

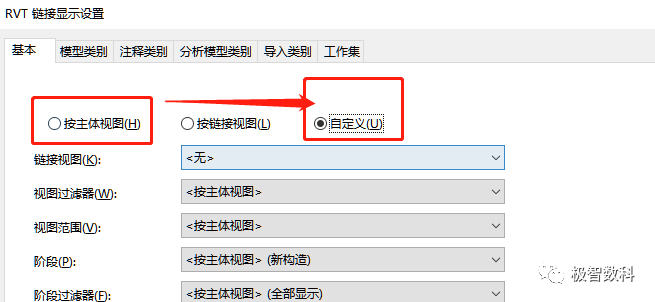

使用快捷鍵“vv”打開“可見性/圖形替換”設置中的revit鏈接，并點擊“主體視圖”，將“按主體視圖”改成“自定義”

【具體步驟2】

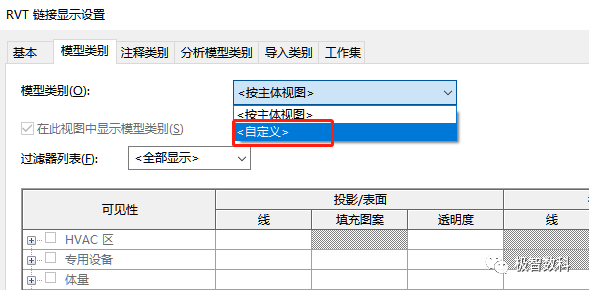

在模型類別中，將模型類別也修改成“自定義”圖片

【具體步驟3】

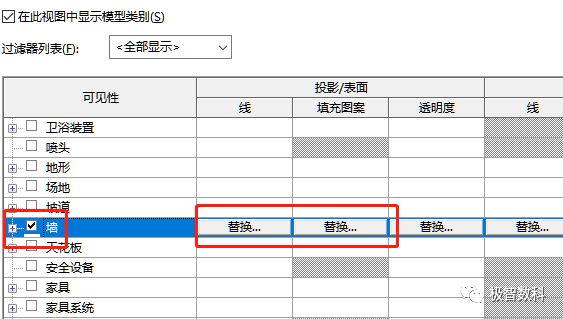

設置鏈接文件中的可見性和截面填充，這樣就可以單獨修改鏈接模型中的構件啦！
