可以根據特定值或值范圍，將顏色方案應用于樓層平面視圖和剖面視圖。可以向每個視圖應用不同顏色方案。

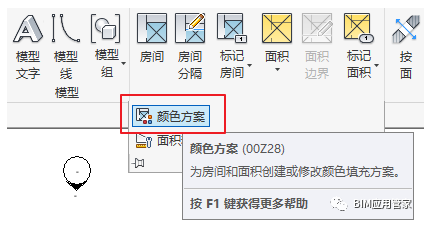

1、“建筑”選項卡“房間和面積”面板下拉列表（顏色方案）。且使用顏色方案，必須先在項目中定義房間、面積、空間、分區、管道或風管。

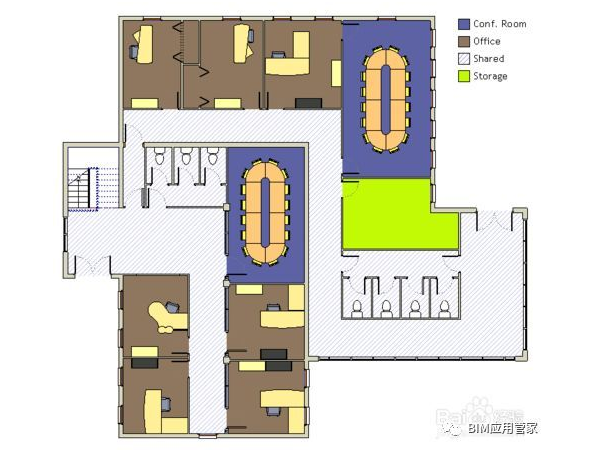

2、下圖顯示了一個帶有顏色方案的平面視圖，該顏色方案使用了為每個房間定義的特定值（例如，作為房間的“部門”參數值的辦公室和儲藏室）。

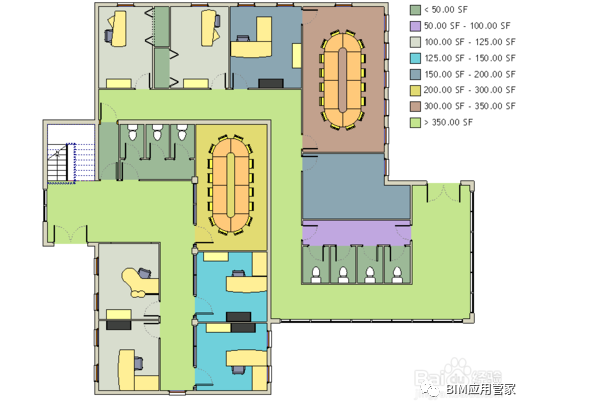

3、下一圖也顯示了一個帶有顏色方案的平面視圖，其中顏色方案是按照值的范圍（在本例中，指方形建筑面積）應用的。
顏色填充圖例
注釋選項卡下，"顏色填充圖例"

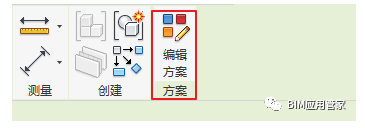

單擊“修改|顏色填充圖例”選項卡“方案”面板（編輯方案）。
在“編輯顏色方案”對話框中，選擇一行并單擊或在列表中向上或向下移動值。這些選項只在選擇了“按值”時才可用。
注：修改項目的順序時，所有使用顏色方案的項目視圖均會受到影響。

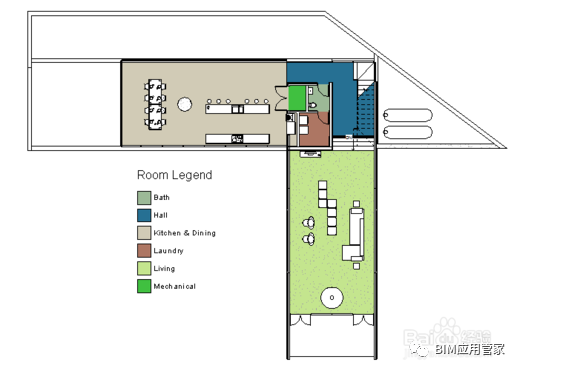

顏色方案可將您指定的房間和區域顏色應用到樓層平面視圖或剖面視圖中。可向已填充顏色的視圖中添加顏色填充圖例，以標識顏色所代表的含義。

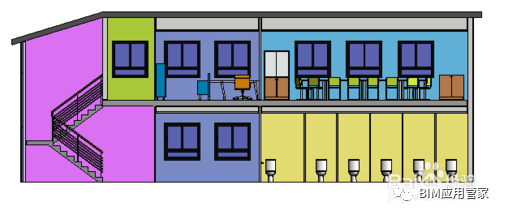

關于在剖面視圖中使用顏色方案
