遇到存在斜向軸網的CAD圖紙，你是否變成了這樣：
那接下來你得看好了，這比脊椎科醫生還管用。

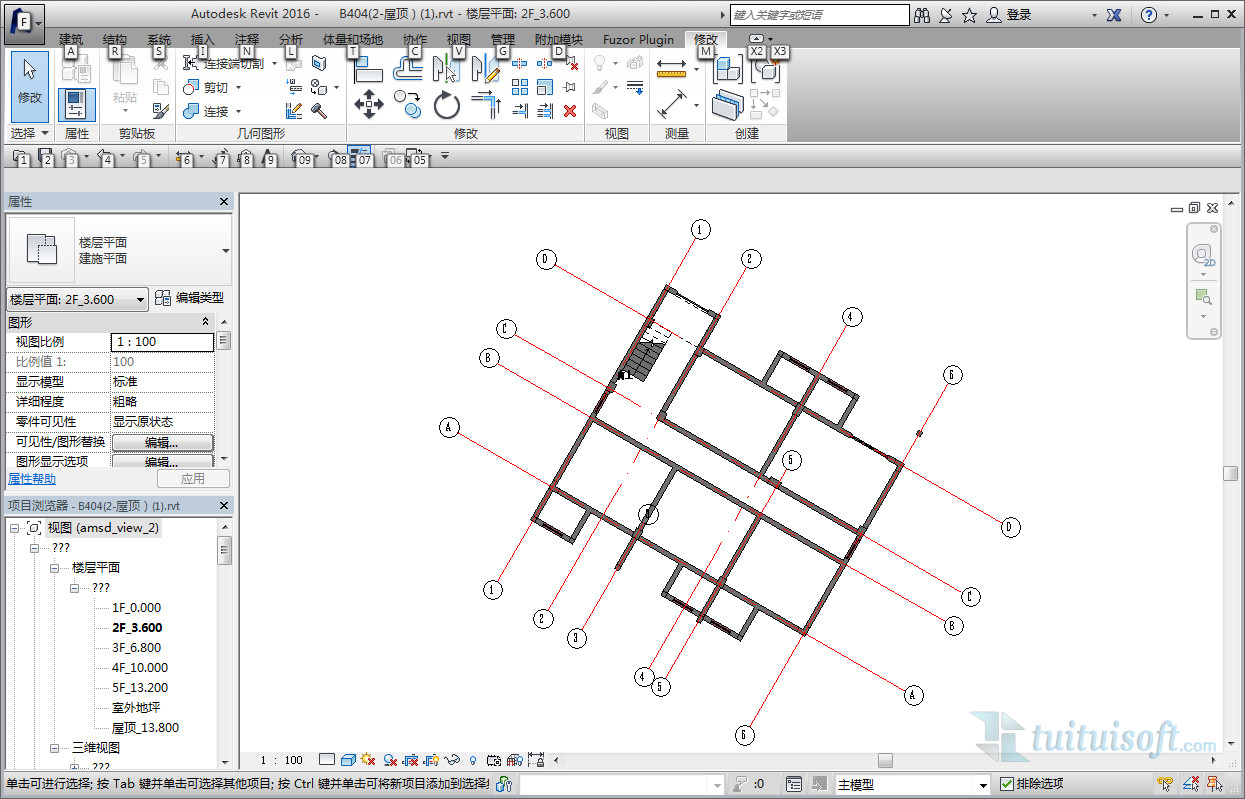

“歪脖子”圖紙：

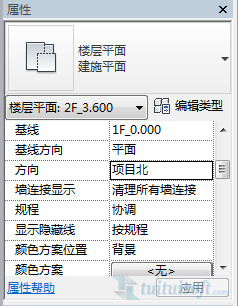

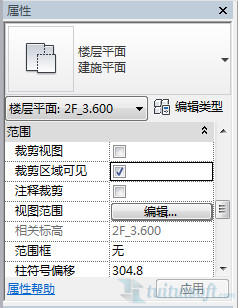

屬性面板→方向：項目北→裁剪區域可見：勾選

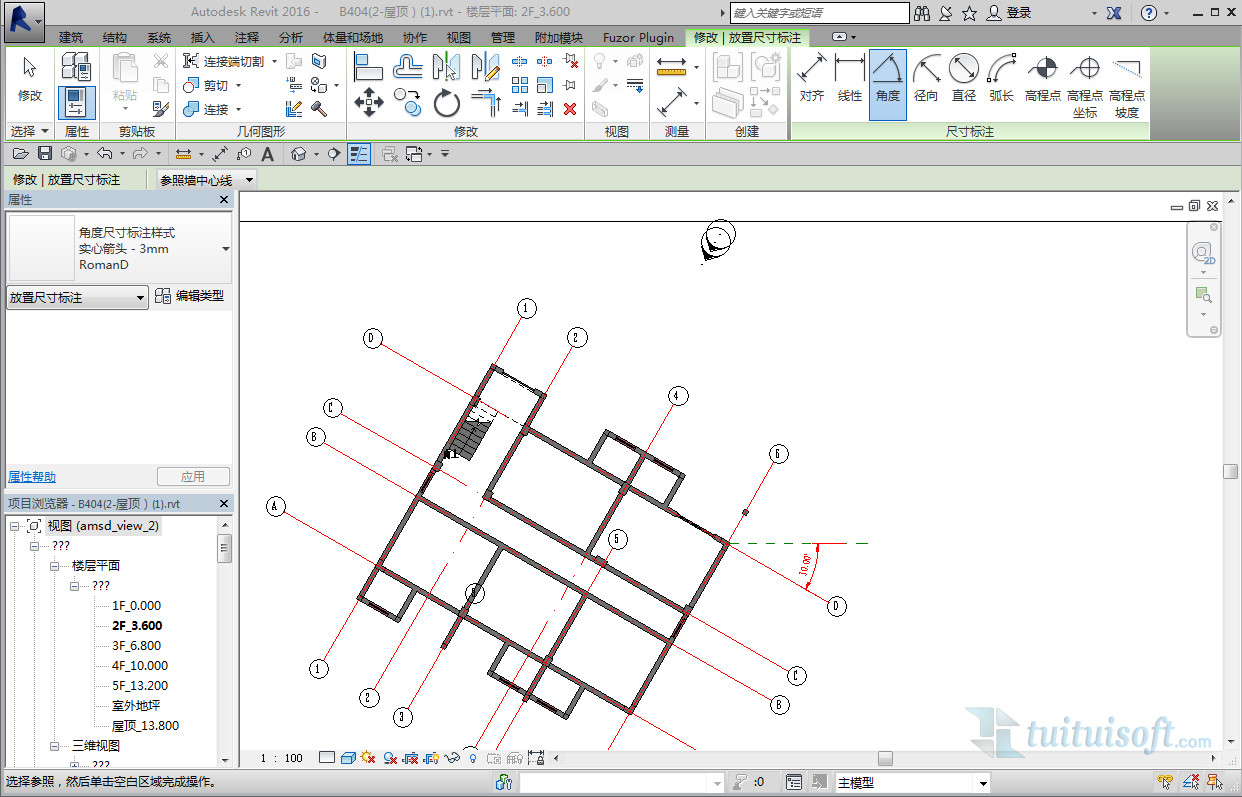

出現矩形框，先添加一參照平面，測量要移動的軸網與參照平面之間的角度。

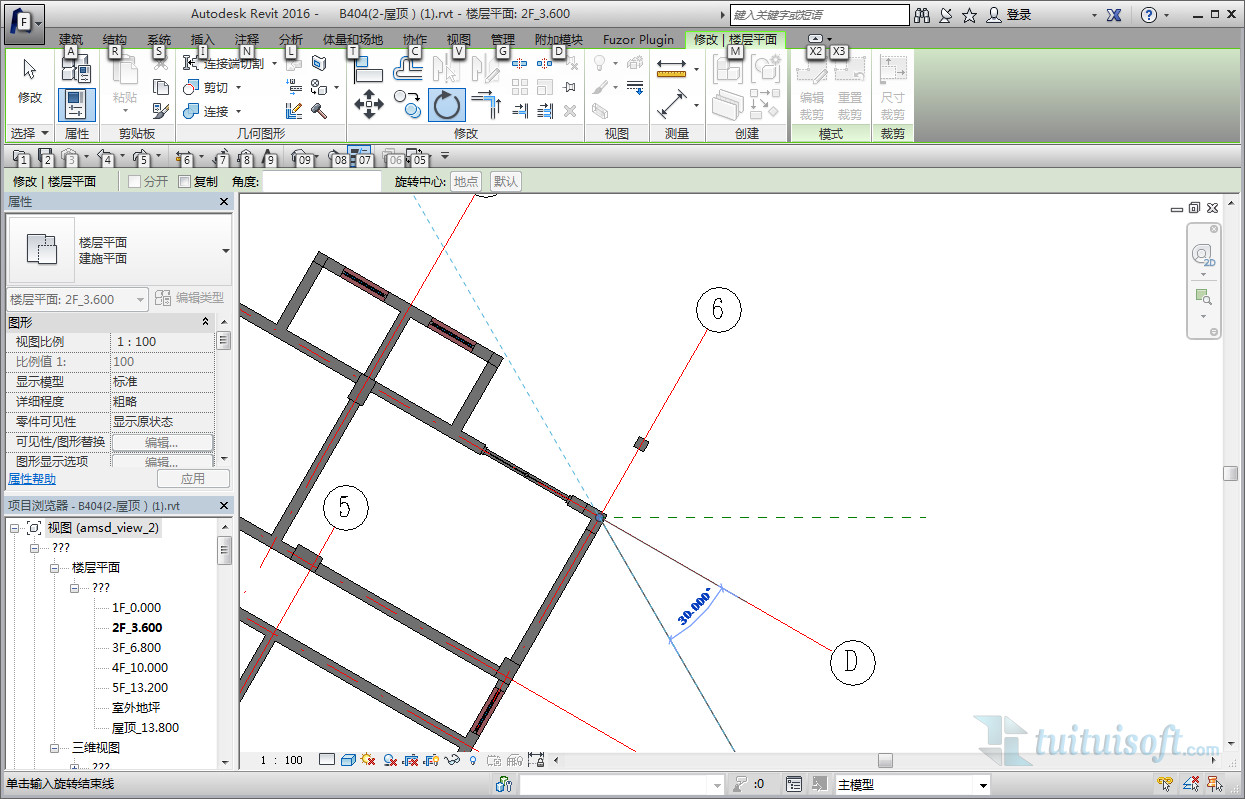

選擇矩形框，點擊旋轉選項，之后將旋轉中心拖動到軸網與參照平面的交點，點選要移動的軸網，輸入移動角度，實現旋轉。
這里特別要注意的是*移動方向的選擇：選擇與應當移動方向相反的方向輸入移動角度*
