上次我講到了用平臺畫三角形樓梯的方法，我呢還說等著大家告訴我新的方法呢！
結果呢，哎，好像都沒人看我的文章555~~我只能自力更生了。
之前呢，我基本都是用構建繪制樓梯的，對于草圖樓梯基本沒用過，我們公司的大神給我打開了新世界的大門啊，現在想想之前用平臺畫真是太弱智了，還要上下鎖定標高，不是有那么一句話嗎，回看年輕的自己，就覺得在看一個傻子。
言歸正傳，我們來畫圖吧！！
我們打開revit選擇樓梯，草圖樓梯，調整類型屬性（這里就不再放CAD圖了，詳情請看我上一篇文章。）

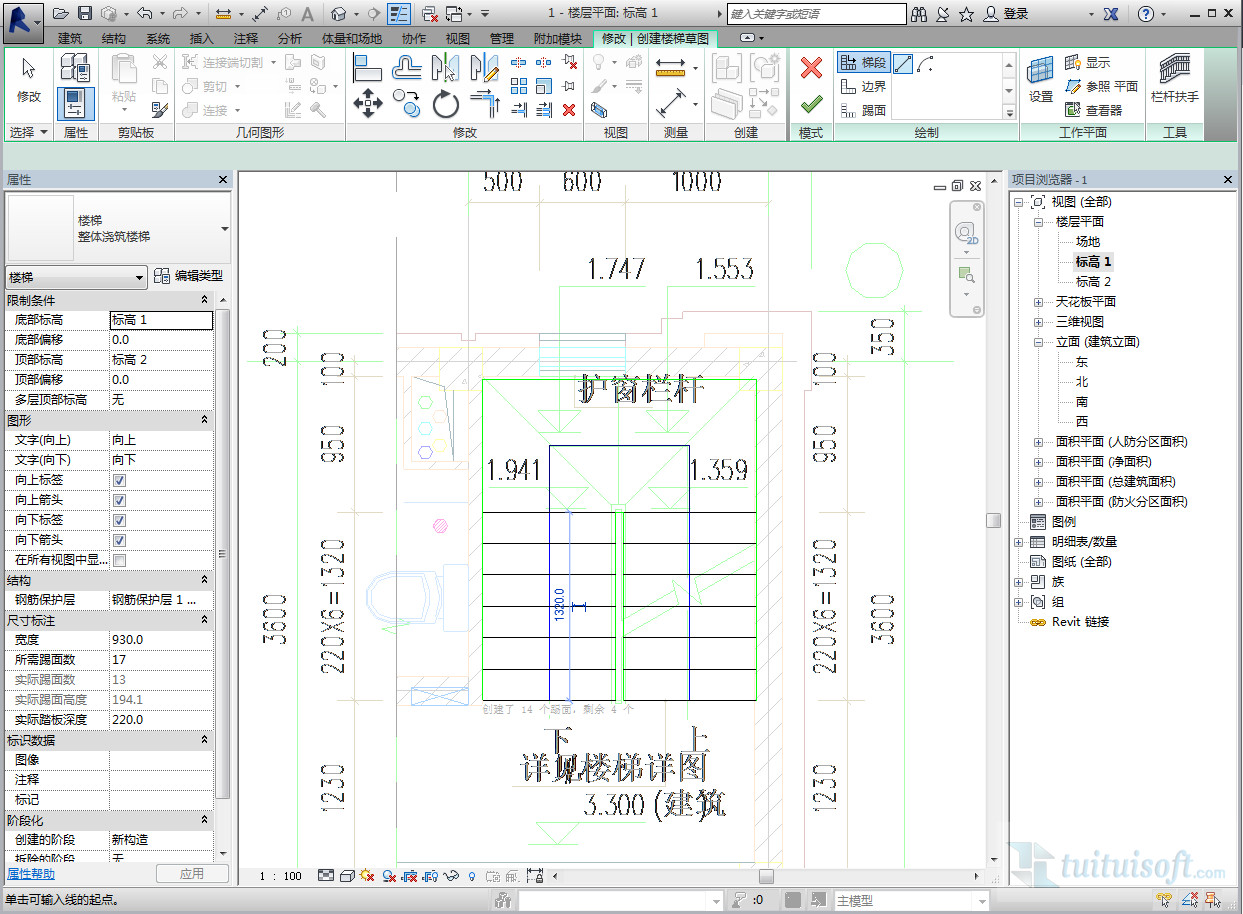

我們選擇梯段按CAD圖繪制樓梯（我們先忽略他們平臺部分三角形的樓梯）畫出來大概是這樣

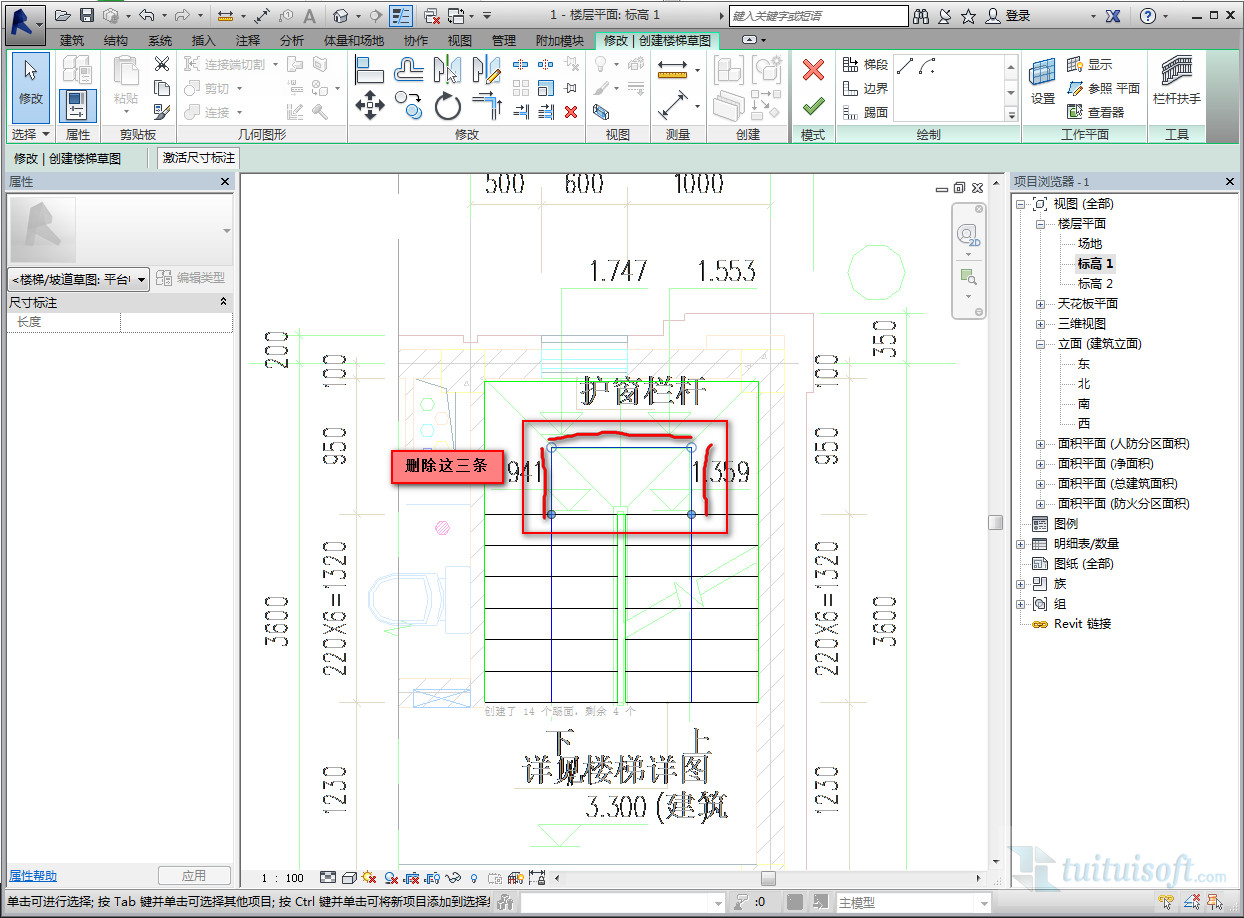

接著，我們刪除中間平臺的線條（哈哈哈，我用鼠標畫不好直線，大家不要笑
）

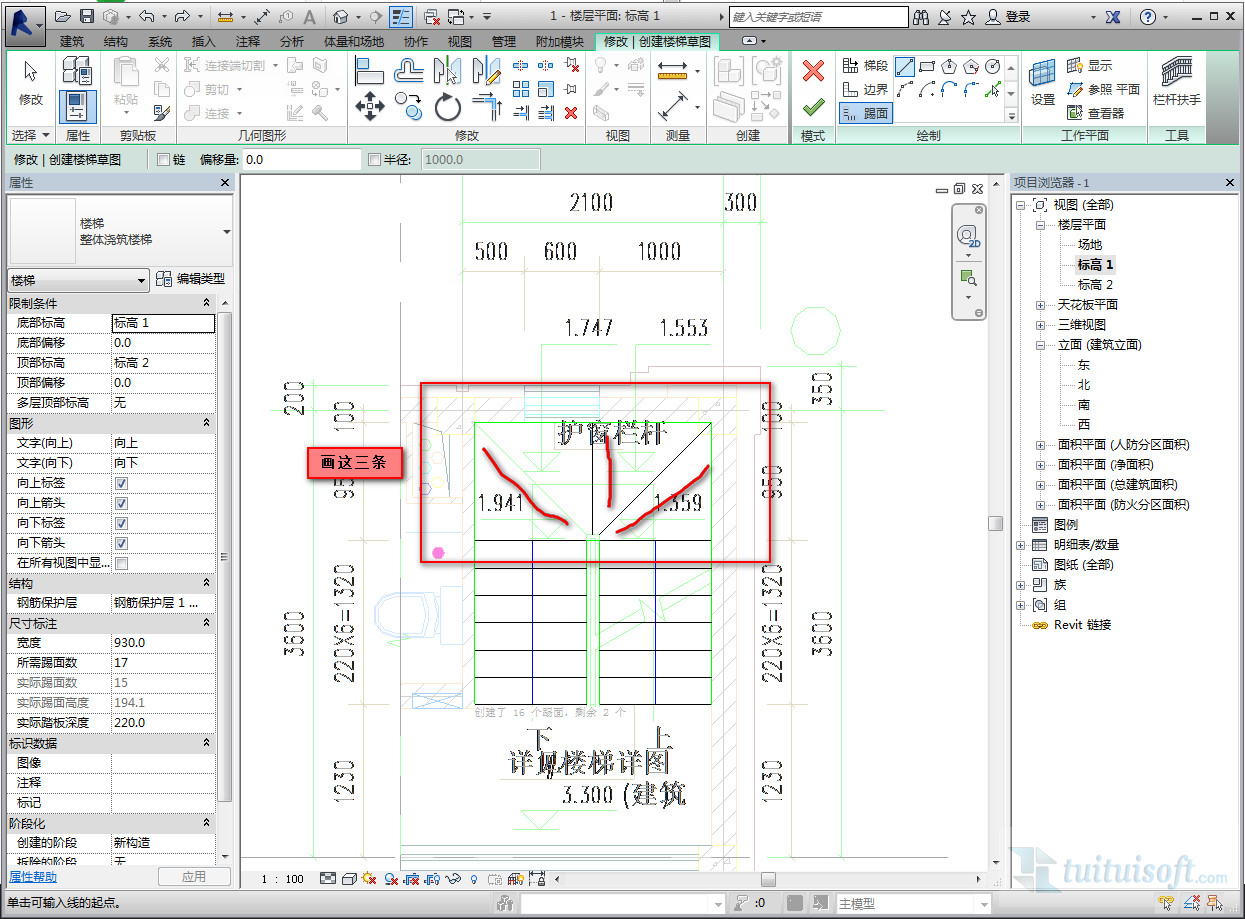

接著，用踢面來繪制三角形的部分。

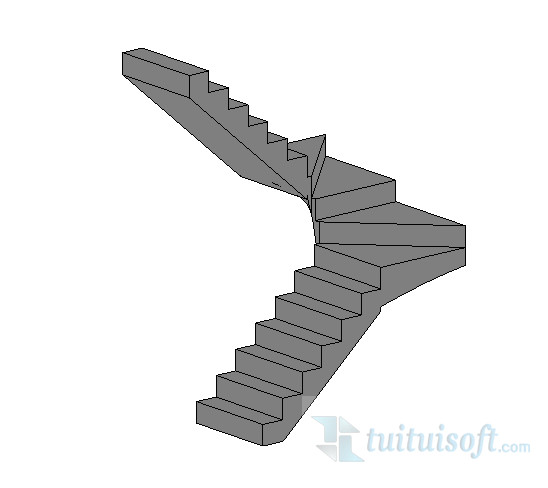

點擊確定，這樣樓梯就繪制好啦！是不是特別簡單呢。
關于欄桿扶手，因為，這個樓梯轉角部分角度太大，所以欄桿扶手無法自動生成，所以需要另畫呢！
再來說一下這兩種畫法視覺上的區別吧，草圖畫法底部是非常順滑的連接的，而用平臺畫的樓梯則是棱角分明。
關于樓梯，還有很多東西值得我去學習，我會及時跟進的，歡迎大家留言
