問：

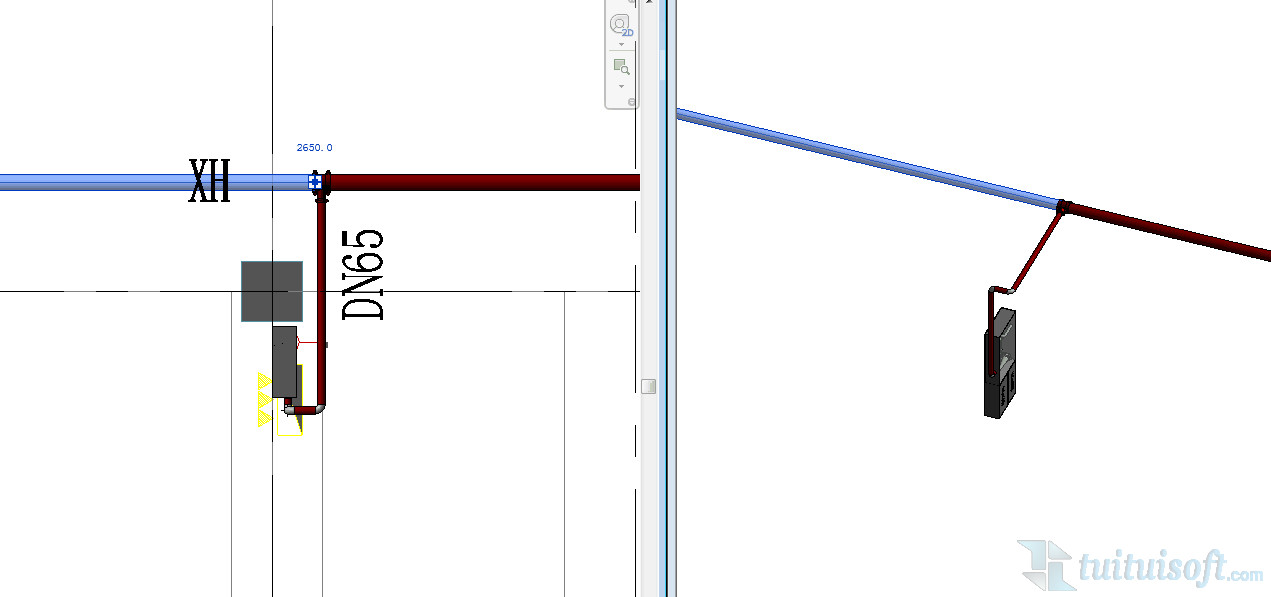

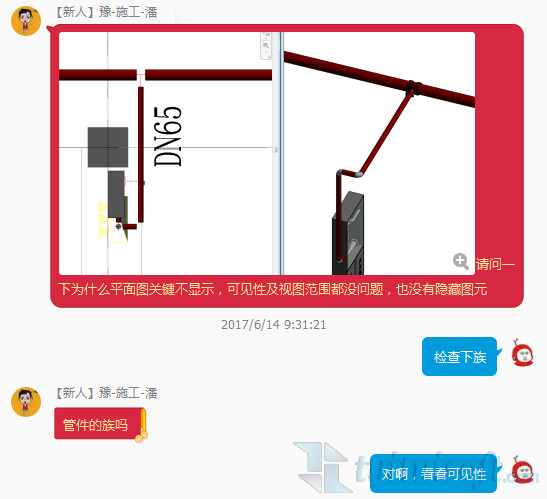

在平面視圖管件不顯示，可見性和視圖范圍都沒問題，也沒有隱藏圖元
答：
當你檢查完可見性、視圖范圍、隱藏圖元之后還沒解決族顯示的問題，你就需要換個角度思考——項目中的設置是沒有問題的，那么最有可能的就是這個族出現了問題！

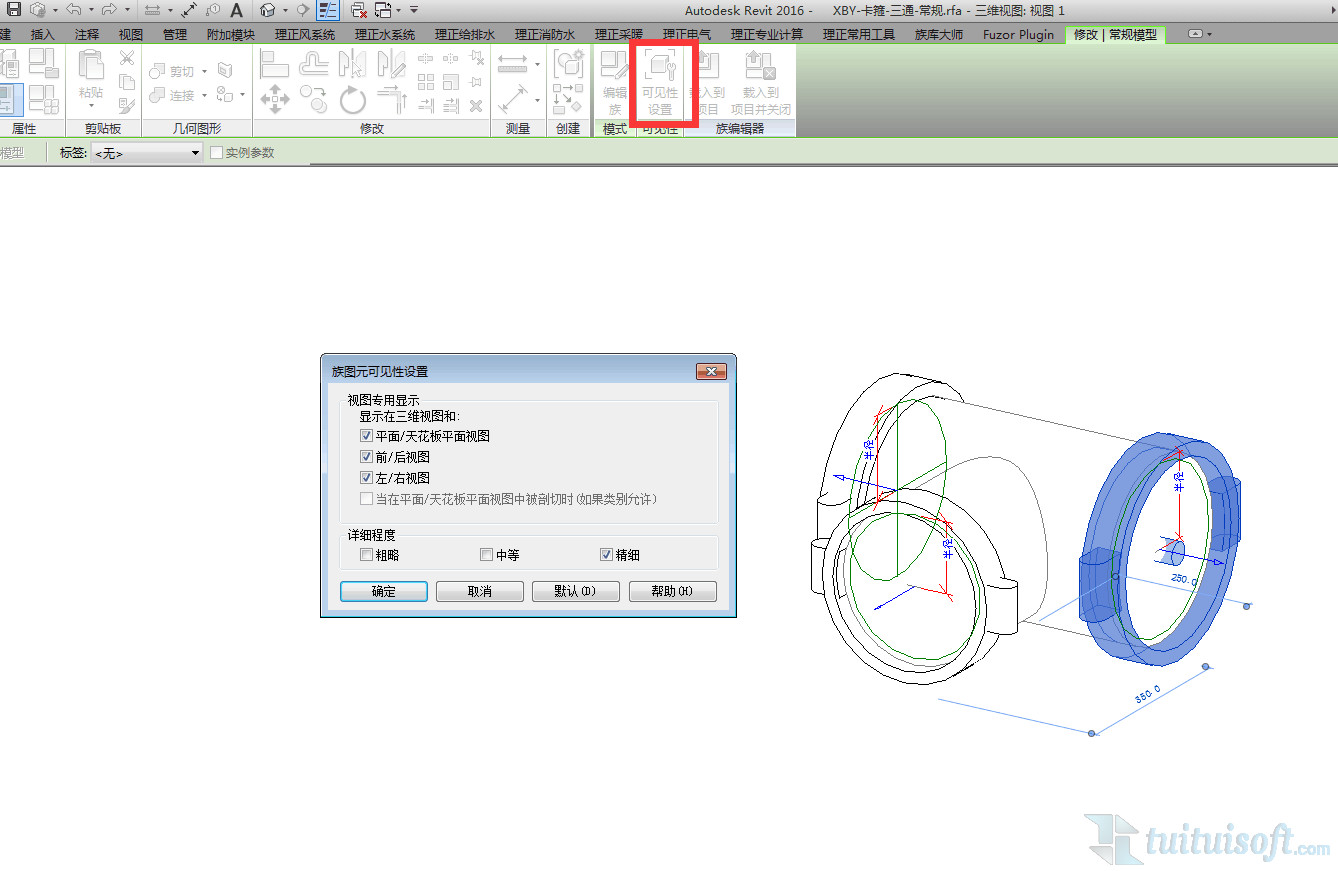

編輯族，檢查族的可見性是否設置錯誤
將平面視圖、前后左右視圖都進行勾選，同時也要注意詳細程度的設置
設置完之后再載入到項目中，你就會發現族的顯示變正常了！
