出圖紙文本的時候，很多人都喜歡用剖透視去展示建筑內部的空間環境，尤其是復雜的單體，剖透視可以很好的展示建筑內部的空間結構，流線關系，建筑構造，甚至揭示傳達建筑的主旨。那么這么性感的一張圖紙要怎么做呢？
在SU中，一般是要用佐羅刀去切割，渲染后，再導線稿，后期在ps中再進一步處理，視圖中的剖面工具并不能幫助我們直接達成目標，需要借助外部插件，以往我使用這個插件的時候還經常會出很多BUG，搞得心力交瘁，（╯' - ')╯︵ ┻━┻ ，好不容易靜下心來┬─┬ ノ( ' - 'ノ)，終于剖切完，軟件崩了! (╯°Д°)╯︵ ┻━┻，只想出個剖透視要這么難么！！！
在revit中，有一個剖面框工具，可以在三維模型中剖切出我們所需要的剖透視，聽說你還不知道這個命令，沒關系，讀完這篇文章，你就可以GET到新技能!

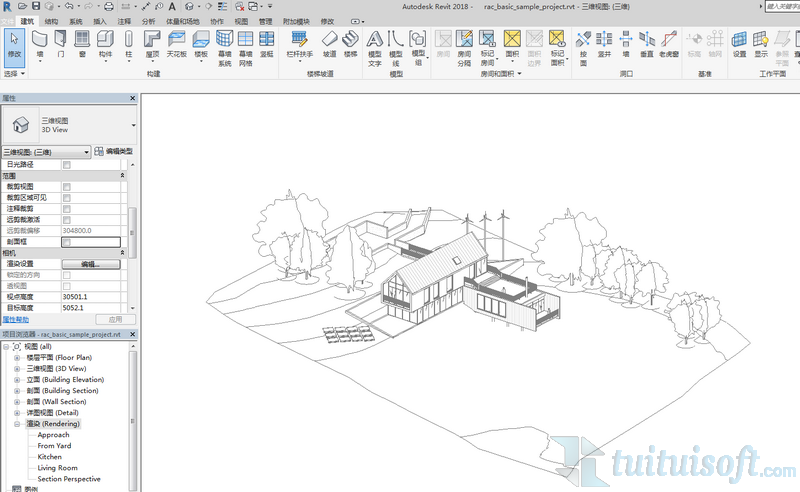

打開revit軟件，這次依舊以軟件自帶示例項目給大家做示范，接下來打開該文件，切換到三維視圖中

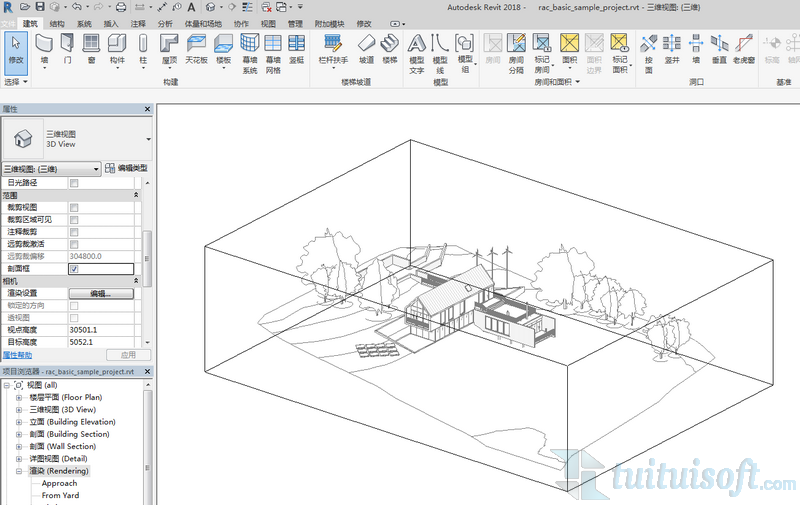

在視圖屬性瀏覽器的范圍中找到剖面框，打鉤，這時候三維視圖中就會出現一個立方框架。

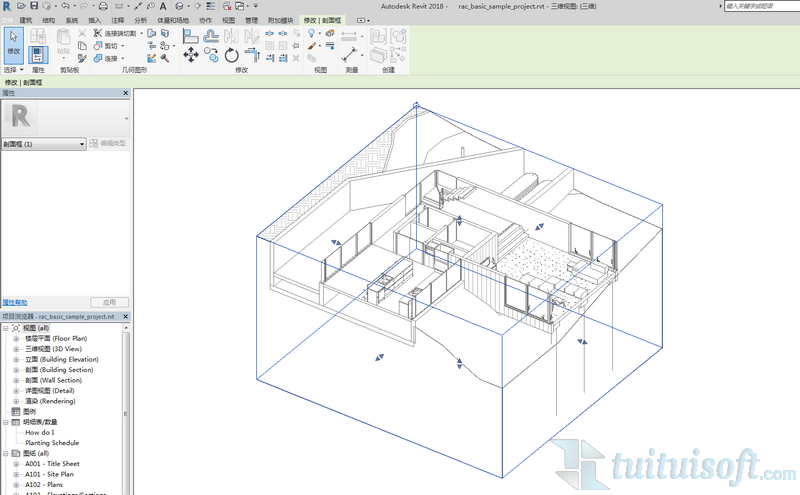

點擊這個框架，可以看到這個框架的六個面上都出現了三角形的控件，點擊這些三角形，就可以拖動這些面剖切已有的三維模型。

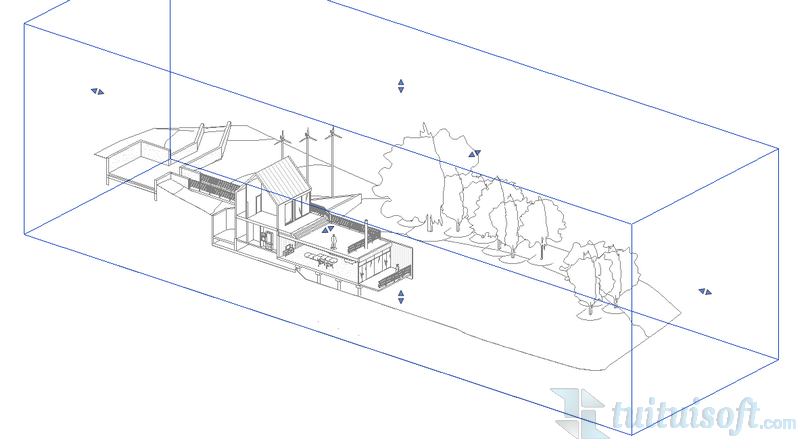

剖面框不止能夠創建單一方向的剖透視，也可以創建多維度的剖切，如下圖所示，這種剖透視就可以用于室內環境的放大展示。
以上！
是不是超級簡單的處理呢，所以作圖最重要的是要選擇正確的軟件，工具合適的話就可以幫我們避免走許多彎路，節約寶貴的時間。期待你們學會這個工具后就可以做出超炫酷的直擊靈魂的剖透視，也希望大家能夠把自己的成果分享給我們。
