Revit中創建新的管道類型并賦予材質類型

之前就已經和大家分享了如何更好的管理機電項目。

那么今天就和大家一起在一個新項目中創建自己想要的管道類型。

依然以一層衛生間給水為例，衛生間給水管使用PPR管。

誰讓我是給排水專業的呢。

        Ok，讓我們進入正題。

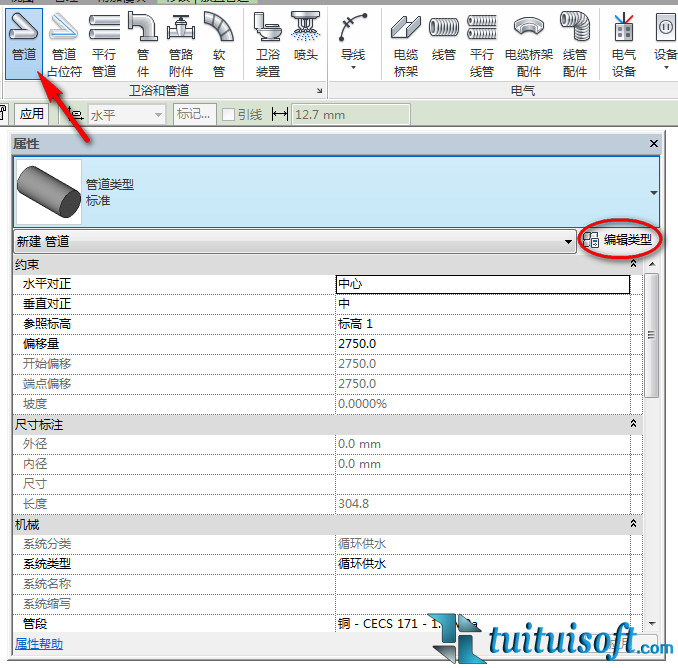

第一步：在系統面板選中管道選項

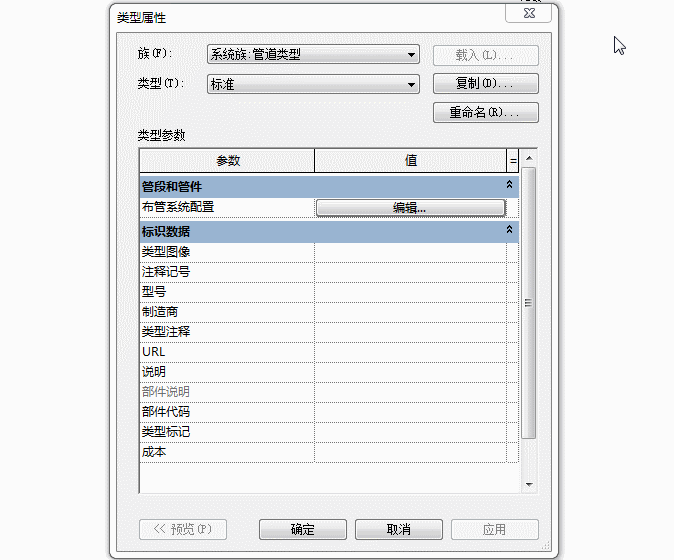

第二步：新建管道類型

選擇復制重命名，簡單粗暴的三連擊即可完成新建管道類型。

不過還只是空有其表。

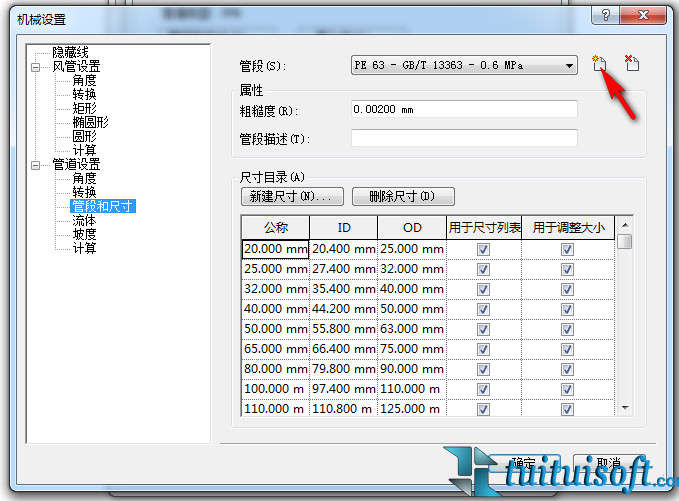

第三步：為新建的管道類型新建一個新的管道

通過編輯布管系統配置中的管段與尺寸來新建管段。

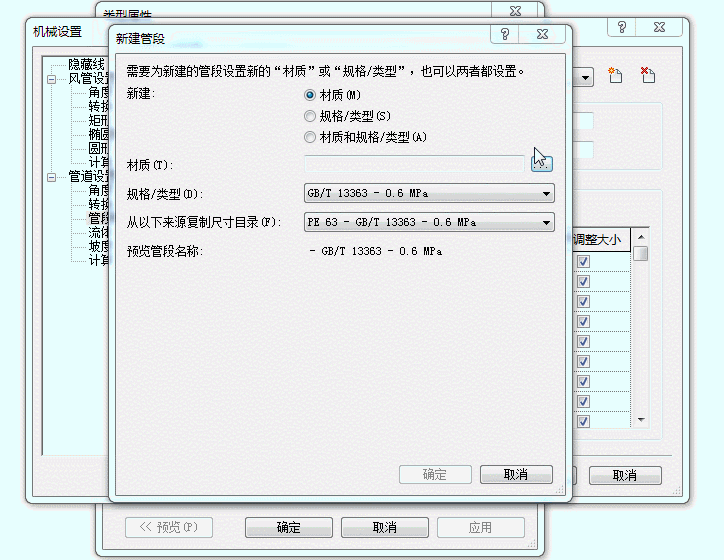

第四步：為新建管道賦予材質

如果在已有材質庫中沒有符合我們管道需求的材質，那就可以在資源游覽器中去尋找我們需要的。

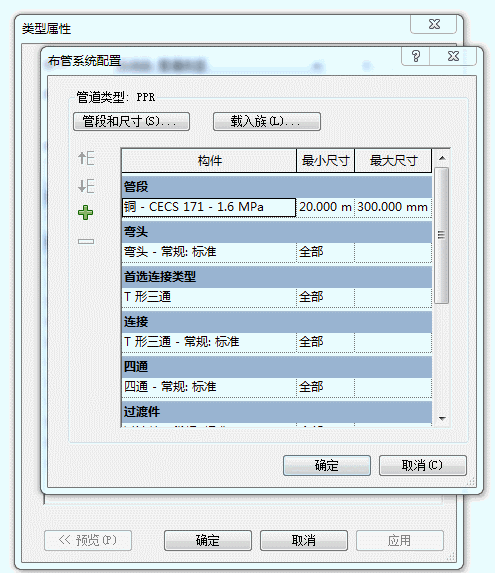

最后：在布管系統配置中選擇我們新建的管段



沒錯，這樣就成功創建了我們需要的管道類型。
