大家都知道，在Revit當中，在進行梁和支撐的創建的時候，使用的都是梁族，但是作為支撐的時候，它的可變性會更大，那狗蛋今天就來講講作為梁和支撐時它們的區別。

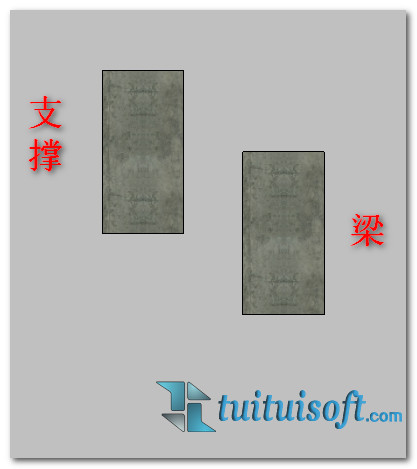

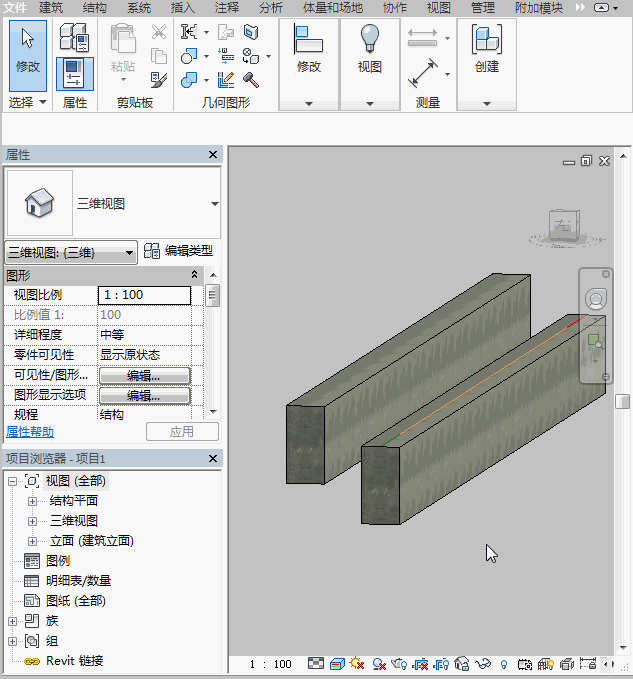

①首先是定位，在相同標高處繪制出的梁和支撐高度是不一樣的

因?yàn)橹蔚亩ㄎ稽c(diǎn)在梁族的中心線上，而梁的定位點在梁族的頂部

②接著是使用方法

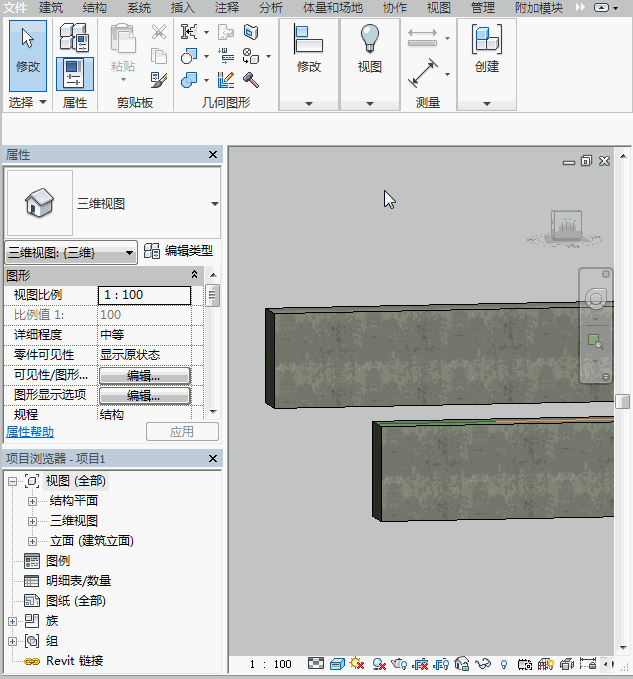

在屬性欄當中，梁的參照標高在進行創建之后就固定了；而支撐的參照標高是可以進行修改的，但是參照標高的修改對于支撐的高度是沒有影響的，起始點的附著標高才能對它的高度進行修改

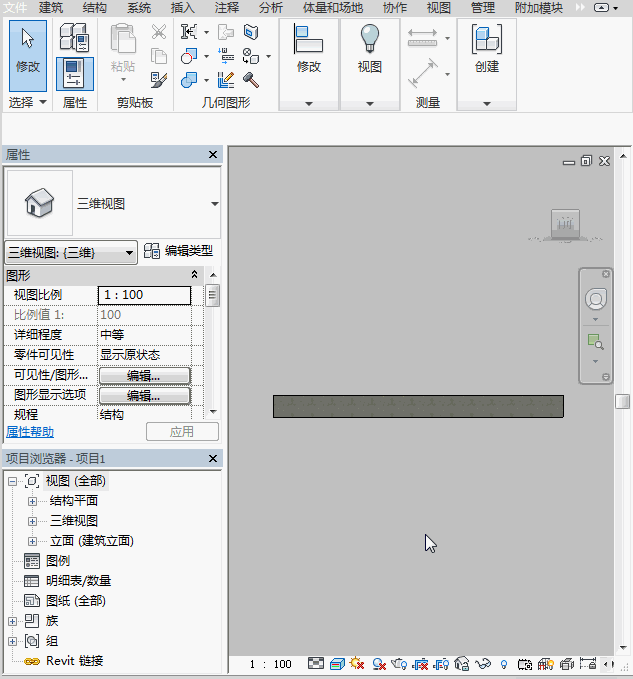

對于高度和位置的調整，梁只能根據參照標高進行起始點的偏移

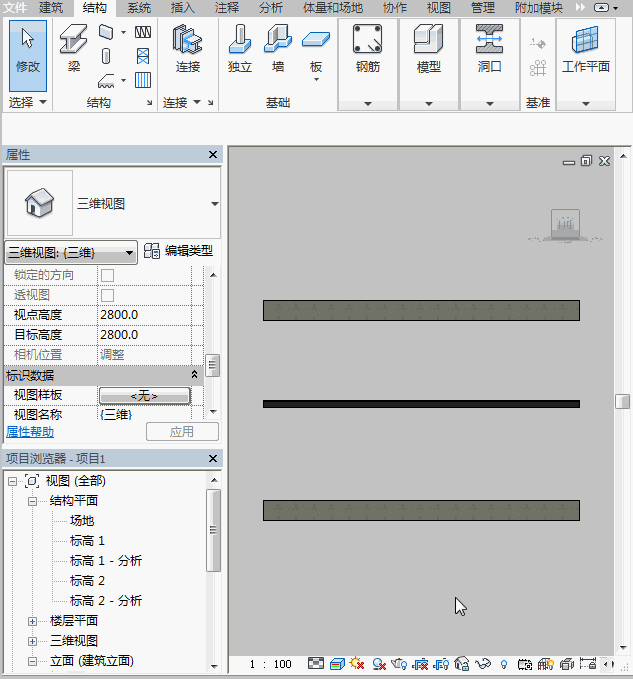

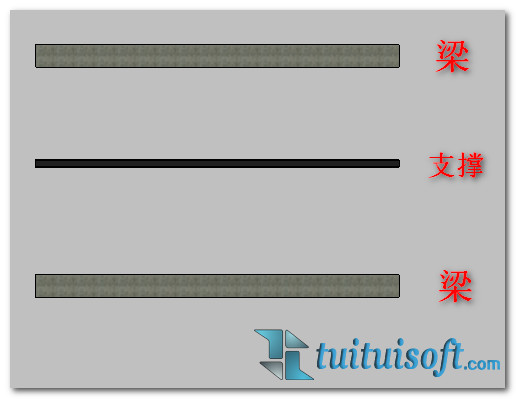

而支撐不但能修改起始點的標高，還能修改起始點附著的高程以及附著位置，為了能讓大家更容易看懂，我繪制兩根作為確定支撐起始的梁，并將支撐修改為與梁不同的梁族

當我們對支撐起點附著標高進行修改并且該標高上有梁的時候，屬性中會出現附著類型以及附著距離/比率

OVER~
