相信很多童鞋和我一樣在繪制鋼筋是發現系統中很多鋼筋沒有自己想要的鋼筋族，那這時就得自己建立一個鋼筋族，可是在建立鋼筋族完成后載入項目中不可用，那該如何建立一個可用的鋼筋族呢？下面以吊筋族為例:

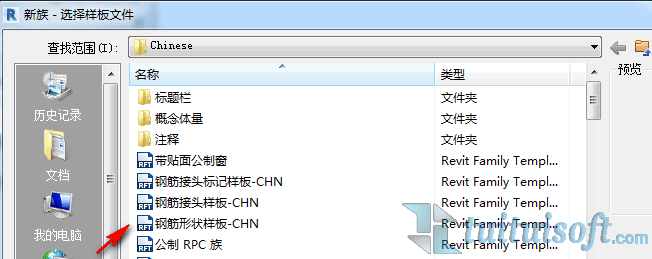

首先新建族“鋼筋形狀樣板-CHN”這個樣板里的CHN的意思是：根據國內規范定制的樣板。

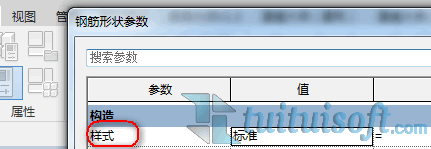

進入族的工作界面后，首先應檢查“族類型”屬性里的樣式是否符合自己的鋼筋族樣式。在這里選擇“標準”樣式。

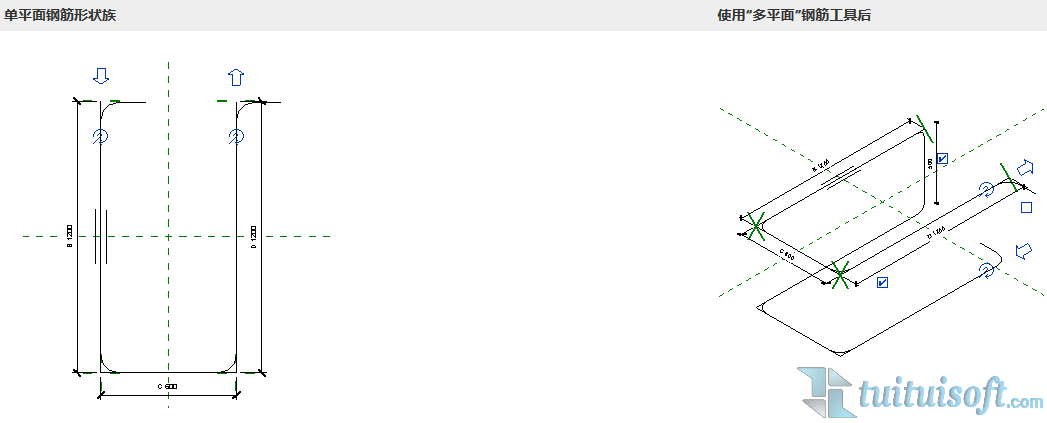

接著修改族編輯器里的平面，系統默認平面為多平面，那單平面與多平面有什么區別呢？

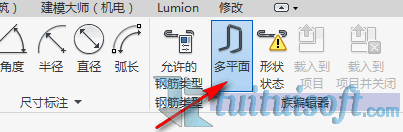

這里選擇單平面，則點擊多平面改為單平面。
設置好后，接下來就繪制鋼筋并添加參數：

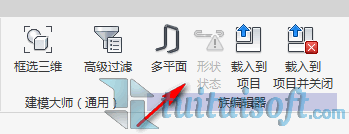

繪制好鋼筋和添加參數后，發現在族編輯器里的形狀狀態里高亮顯示，，正常情況下，當我們的形狀狀態為灰色時表示是可以使用的狀態，反之高亮顯示則是不可用的，族有問題。該如何解決？

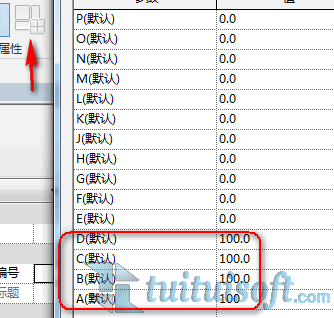

在族類型里的尺寸標注里分別給ABCD 添加尺寸，比如是100。
這里的尺寸標注的添加的意思是：指定其數量、參數和公式名稱都是由形狀內容定義的可變長度。
這時鋼筋的形狀狀態顏色變灰了，則表示我們的鋼筋為可用的。
