Revit是一種先進的建筑信息建模（BIM）軟件，可用于創建各種建筑結構，包括桁架設計。桁架是由連接的桿件組成的結構，常用于支撐大跨度的建筑物。下面將介紹如何使用Revit創建桁架設計的步驟。
1. 創建項目和模型
首先，打開Revit軟件并創建一個新的項目。然后，在項目中創建一個新的結構模型，用于繪制桁架設計。確保選擇合適的單位和模板，以便進行準確的設計。
2. 繪制桁架基礎圖
在模型中，使用Revit的繪圖工具繪制桁架的基礎圖。根據設計要求，確定桁架的形狀、尺寸和連接方式。可以使用直線、弧線等工具進行繪制。確保根據需要創建必要的參照平面和軸線，以便將來進行準確的建模。
3. 添加桁架材料
在Revit的項目設置中，添加桁架所使用的材料。這包括桁架的主桿件和連接件等。為每個材料設置適當?shù)膮?shù)，例如強度、密度和顏色等。
4. 創建桁架族
使用Revit的族編輯器，創建桁架族。這是桁架設計的基本組件，可以在項目中重復使用。通過定義族的幾何形狀和參數，可以輕松地修改和定制桁架設計。

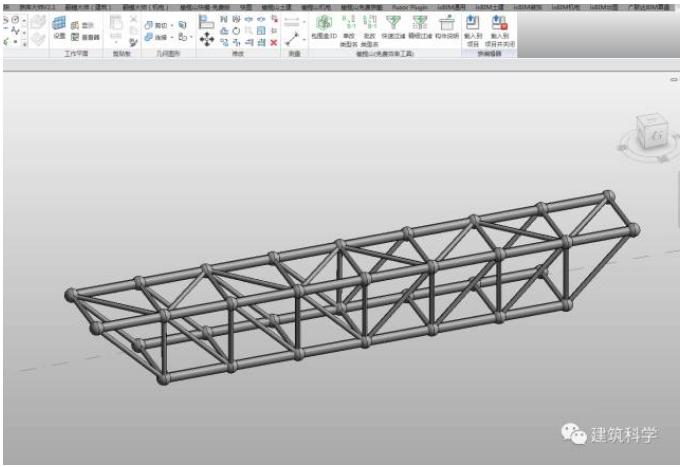

5. 將桁架族添加到模型
將創建的桁架族添加到模型中。使用Revit的插入族工具，將桁架族放置在基礎圖上的適當位置。根據需要進行旋轉、縮放和移動等操作，以便精確地定位桁架。

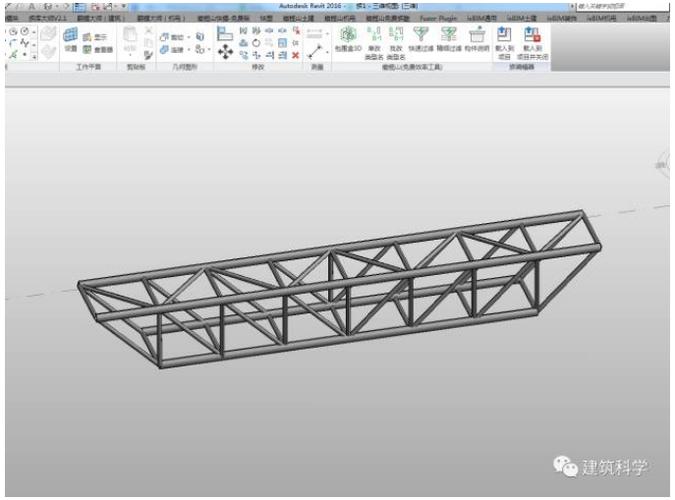

6. 連接桁架桿件
使用Revit的連接工具，將桁架的各個桿件連接起來。確保使用適當?shù)倪B接方式和參數，以確保桁架的穩定性和強度。可以使用對接、焊接或螺栓等不同類型的連接方式。
7. 添加荷載和邊界條件
根據實際情況，在桁架設計中添加荷載和邊界條件。可以根據建筑物的用途和位置，添加靜態荷載、動態荷載和風荷載等。同時，設置桁架的支座條件和約束條件，以確保桁架在實際使用中的穩定性。
8. 分析和修改設計
使用Revit的分析工具，對桁架設計進行分析。根據分析結果，可以調整桁架的尺寸、連接方式和材料等，以滿足設計要求。通過不斷分析和修改，確保桁架設計的準確性和優化性。
9. 輸出和分享設計
完成桁架設計后，可以使用Revit的輸出工具生成二維圖紙和三維模型。這些文件可用于施工圖紙、工程報告和與他人共享設計。
總之，使用Revit創建桁架設計是一個簡單而有效的過程。通過準確繪制桁架基礎圖、添加材料和族、連接桿件、添加荷載和邊界條件、分析設計以及輸出和分享設計，可以創建出具有穩定性和優化性的桁架結構。
