Revit是一種建筑信息建模（BIM）軟件，廣泛應用于建筑設計和結構工程領域。在Revit中，繪制梁上的鋼筋可以通過以下步驟實現：
1. 打開Revit軟件并創建一個新的項目。選擇適當的單位和模板，以便于你的工作。
2. 在Revit中創建一根梁。選擇“建模”選項卡，并在“結構”組中找到“梁”工具。點擊“梁”工具后，在平面視圖中繪制梁的輪廓線。

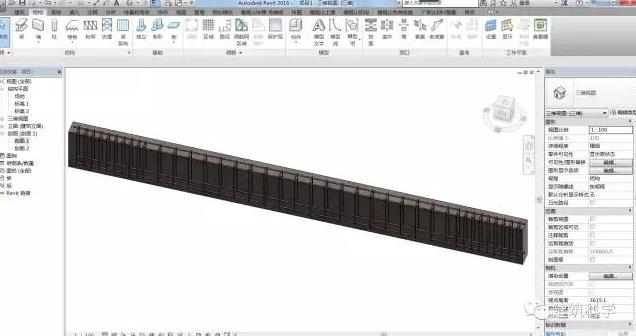

3. 在繪制完梁的輪廓線后，選擇“結構”選項卡中的“鋼筋”工具。點擊“鋼筋”工具后，你可以選擇在梁上繪制直線鋼筋、彎曲鋼筋或網格鋼筋。
4. 選擇適當的鋼筋類型和規格。在Revit中，你可以根據需要選擇不同直徑和間距的鋼筋。在“類型屬性”面板中可以進行更詳細的設置。
5. 在梁的一側選擇起點，然后按照設計要求繪制鋼筋。使用“繪制直線”工具或“繪制彎曲線”工具來繪制鋼筋。根據設計要求，在梁的兩側可能需要繪制不同類型和數量的鋼筋。
6. 如果需要在梁上繪制網格鋼筋，選擇“繪制網格”工具，并在梁的兩側繪制網格。Revit會自動計算并繪制網格的間距和細節。
7. 在繪制完鋼筋后，點擊“完成編輯模式”來退出鋼筋繪制。你可以隨時返回編輯模式進行修改和調整。
8. 運行Revit的結構分析工具來驗證鋼筋的設計和性能。Revit具有強大的結構分析功能，可以幫助你評估和優化鋼筋設計。
總結起來，在Revit中繪制梁上的鋼筋可以通過選擇梁工具、鋼筋工具，并根據設計要求進行繪制和修改。使用Revit的結構分析工具可以幫助你驗證設計和優化鋼筋。
