很多時候，我們繪制的構件在在不同的平面圖或者立面圖中會有不同的表現形式，在項目中一個一個用線性修改特別麻煩，那有什么方法能使構件在不同詳細程度的視圖中顯示不同的樣式呢，我用窗族給大家打個樣，大家自己舉一反三。

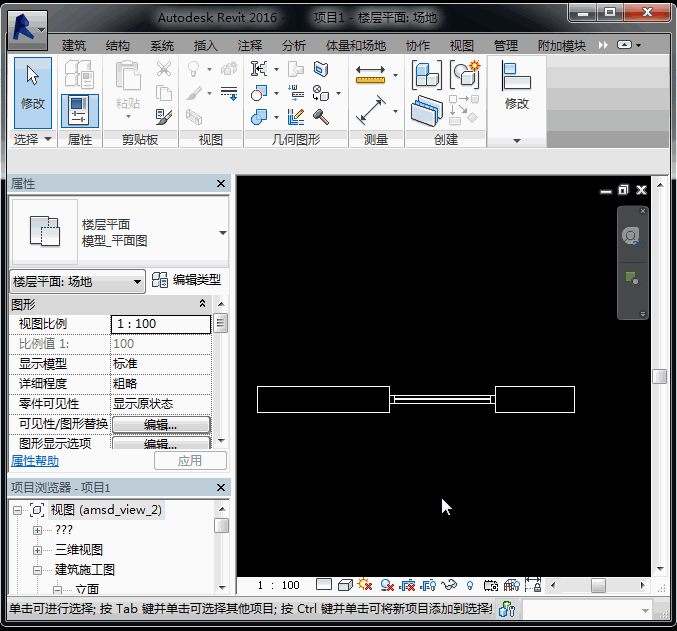

通過圖片，大家可以看出，這個窗族無論在粗略、中等還是精細的條件下顯示出的樣式都是一樣的

那么，要怎樣才能使它在不同的詳細程度中顯示不同的樣式呢？

（1）利用原有線框進行修改

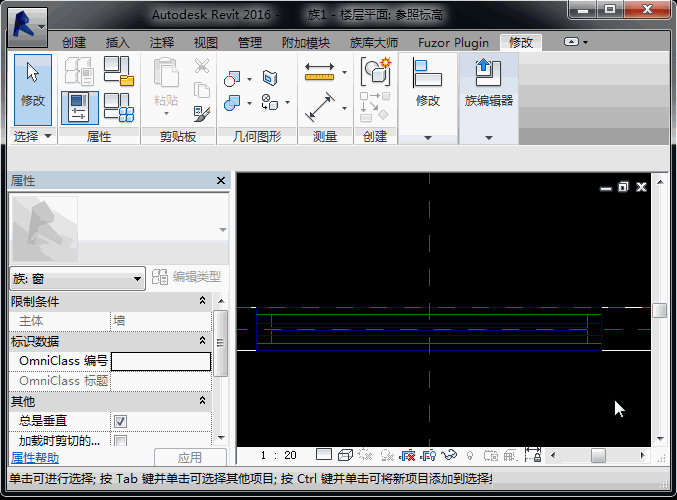

首先，進入窗族的編輯模式，如果我們要修改平面圖的顯示樣式，就先打開平面圖，假設我們想讓在中等條件下的窗族顯示更加簡潔，我們可以使玻璃在中等條件下不顯示

（2）自己添加線框

除了修改現有的線框以外我們還可以自己用模型線添加線框

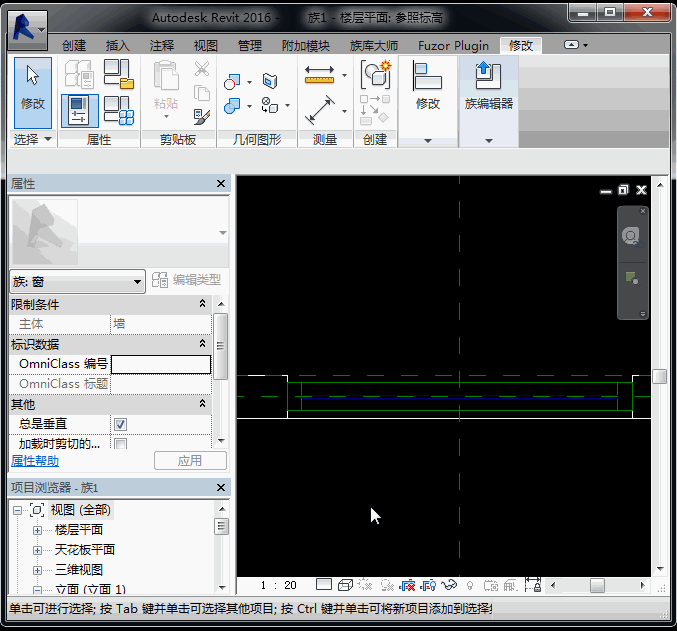

首先我們先修改一下原有線框的可見性，使其在精細條件下不可見

接著，利用模型線自己繪制一個需要的線框

并修改其可見性為僅在精細條件下可見

最后載入項目中，修改視圖精細程度，就可以看到不同的窗樣式了

立面圖也是同理，只不過調整的是【視圖專用顯示】

好了，大家可以去舉一反三了

OVER~
