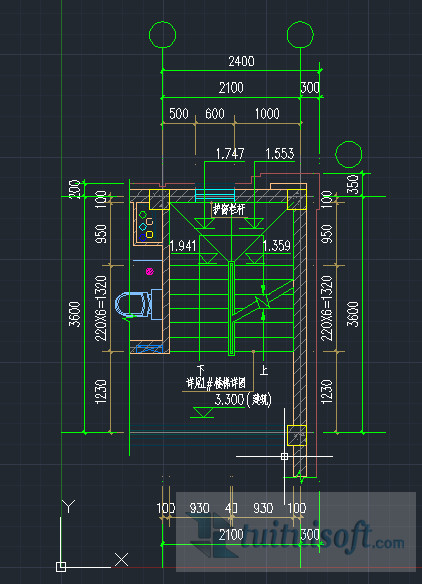

最近我建模的時候遇到了一個從沒畫過的樓梯,大體是長這樣的。
然后我就在revit里面畫唄，但是 為什么中間的那三層畫不出來！！

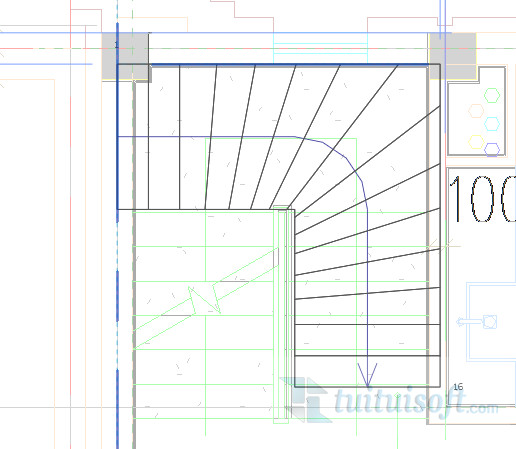

我想象中的樓梯是這樣的

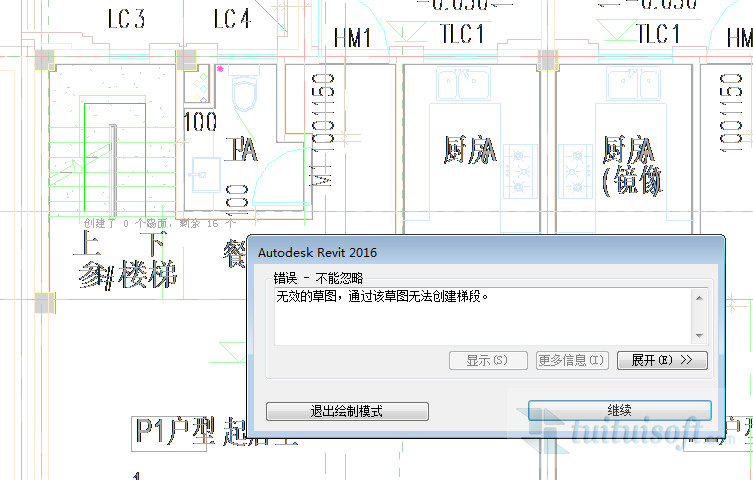

可是！！這是什么？
這又是什么？
畫個樓梯怎么就這么難哪！
我只好翻閱各種資料，查找各種文獻，最后我發現了一個方法，那就是：用！平！臺！畫！

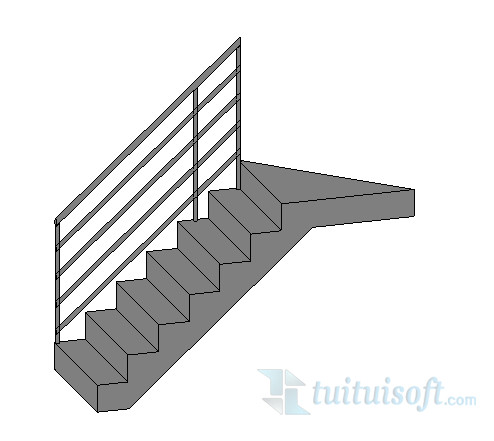

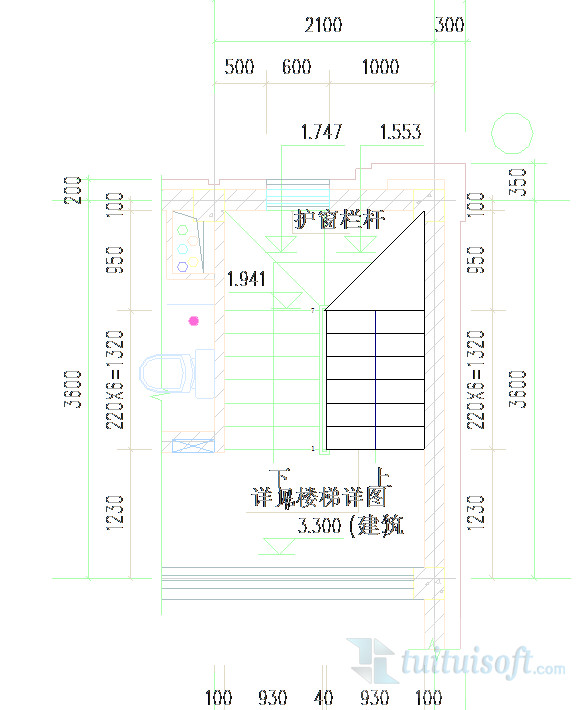

我們先用梯段畫出一跑樓梯和一個三角形的平臺，畫出來是這樣。
接著我們看圖 調整他的標高,用平臺繪制三角形的梯段

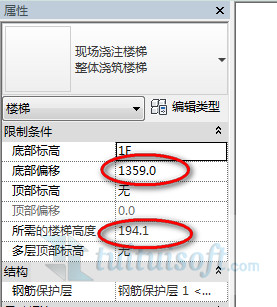

要記得調整平臺高度！！

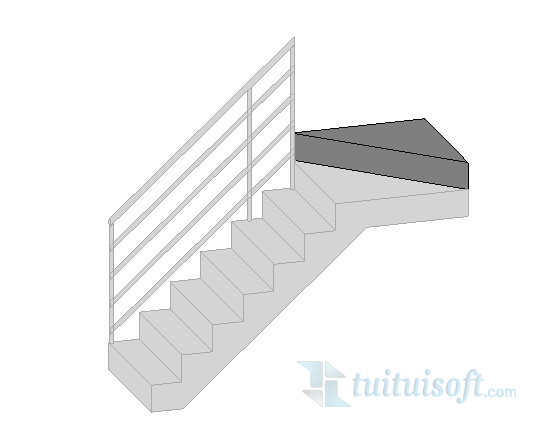

畫出來以后是這樣的。
以此類推畫出剩下的三個踏步，最后畫另一跑樓梯就可以啦！！

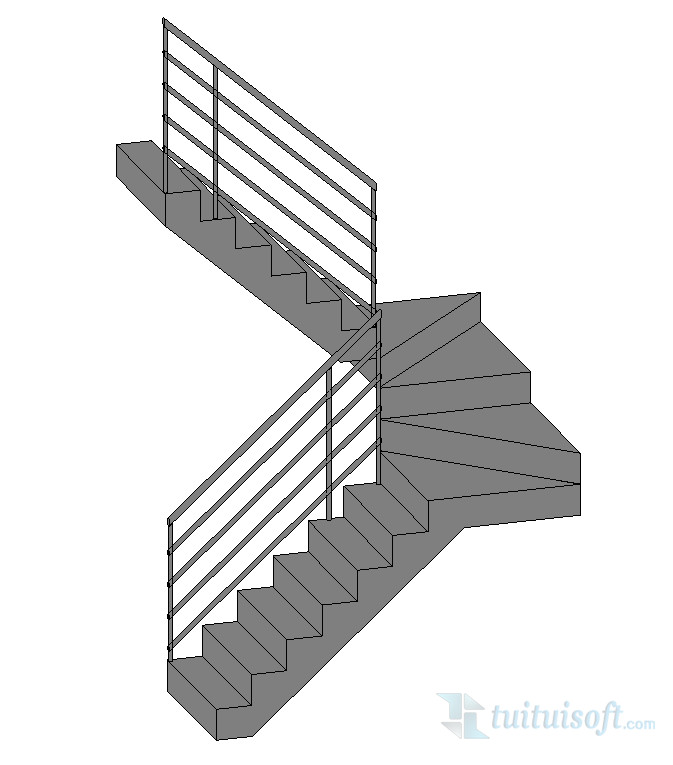

畫出來是這樣的咯....
不知道我的畫法對不對呢，歡迎大家評論，有更好的方法的朋友一定要告訴我哦！！
